Shandong Time Machinery Technology Co., Ltd. a été créée pour fournir des équipements et des équipements de production.
"Ligne de production de soudage de treillis de rebar PC (SGHJ-IV) "
Informations sur les équipements
Représentant légal: Cui Hao
Téléphone: 13395378282
Adresse: zone de développement économique, ville de Jining, province du Shandong.
Le site internet est le suivant: www.sdsgzn.com
Tableau des matières
Je suis.... Introduction au projet PC Composite Slab 3
1. Vue d' ensemble du projet3
2.Introduction au processus de production4
3Produit fini (trusse à angle droit)5
II. Le secteur privéPerformance et paramètres techniques de l'équipement 6
1.Paramètres techniques de la ligne de production de poutres en bardeaux6
1.1 Vue d'ensemble de l'équipement6
1.2 Composition de l'équipement de la ligne de production de poutres en barres de rebar6
1.3 Paramètres techniques des équipements:7
1.4 Caractéristiques de l'équipement8
1.5 Configuration de l'équipement et marques de composants10
2. machine de refroidissement de l' eau11
2.1 Spécifications techniques de l'unité de refroidissement par boîte refroidie à l'air:11
3Compresseur d'air12
1Paramètres techniques de la machine à vis refroidie à l'air13
Je suis...Introduction au projet PC Composite Slab
1. Introduction au projet PC Composite Slab
1. Vue d'ensemble du projet
La dalle de sol composite est une forme structurelle qui combine du béton préfabriqué et du béton coulé en place.La plaque mince prétensionnée (5-8 cm d'épaisseur) est intégrée à la couche de béton en fonte supérieure pour former une structure unifiée et travailler ensembleLe renforcement principal prétraité de la plaque mince sert de renforcement principal de la dalle de sol composite.tandis que la couche supérieure coulée en place nécessite uniquement un renforcement du moment négatif et un renforcement structurelLa plaque mince prétensée sert également de coffrage inférieur pour la couche de béton coulée en place, éliminant ainsi le besoin de support de coffrage supplémentaire.La surface inférieure de la plaque mince est lisse et uniformeCes dalles de sol composites présentent les avantages de l'intégrité globale, d'une grande rigidité, d'une bonne résistance aux fissures,aucune augmentation de la consommation d'acierEn outre, l'absence de support de coffrage pour la dalle de sol coulée en place permet l'installation précoce de grands murs de séparation en béton préfabriqués,en raccourcissant ainsi la période de construction globale.
Application et classification
Ces dalles de sol sont adaptées aux bâtiments d'une envergure allant jusqu'à 8 mètres, y compris les hôtels, les immeubles de bureaux, les écoles, les immeubles résidentiels, les hôpitaux, les entrepôts, les parkings,et des installations industrielles à plusieurs étagesEn fonction de la structure de la surface composite, les plaques minces prétraitées peuvent être classées en trois types:aucun renforcement par cisaillement n'est requis2 Pour les surfaces composites qui supportent des contraintes de cisaillement élevées, en plus d'exiger une surface rugueuse,le renforcement par cisaillement doit être ajoutéLe diamètre et l'espacement du renforcement sont déterminés par des calculs, et les formes de renforcement comprennent la forme d'onde, hélicoïdale et la maille soudés à la pointe avec des sections transversales triangulaires courbées.3 Pour les plaques minces préfabriquées, une tresse en acier est ajoutée à la surface supérieure pour améliorer la rigidité pendant la construction et réduire le besoin de supports sous les plaques minces.
2- Introduction au processus de production
3. Produit fini (angle droit)
II. Le secteur privéPerformance et paramètres techniques de l'équipement
1.Paramètres techniques de la chaîne de production de poutres en bardeaux
1.1 Vue d'ensemble de l'équipement

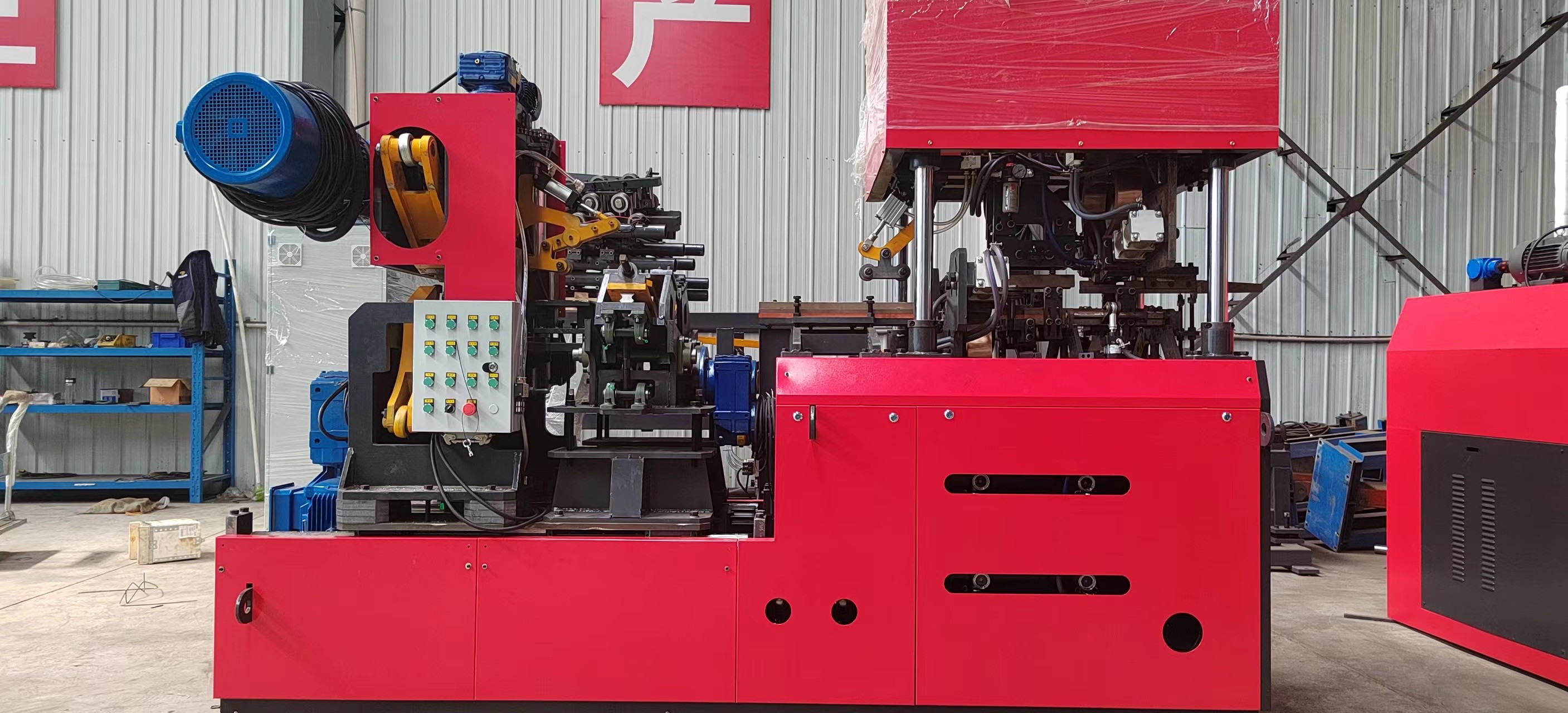

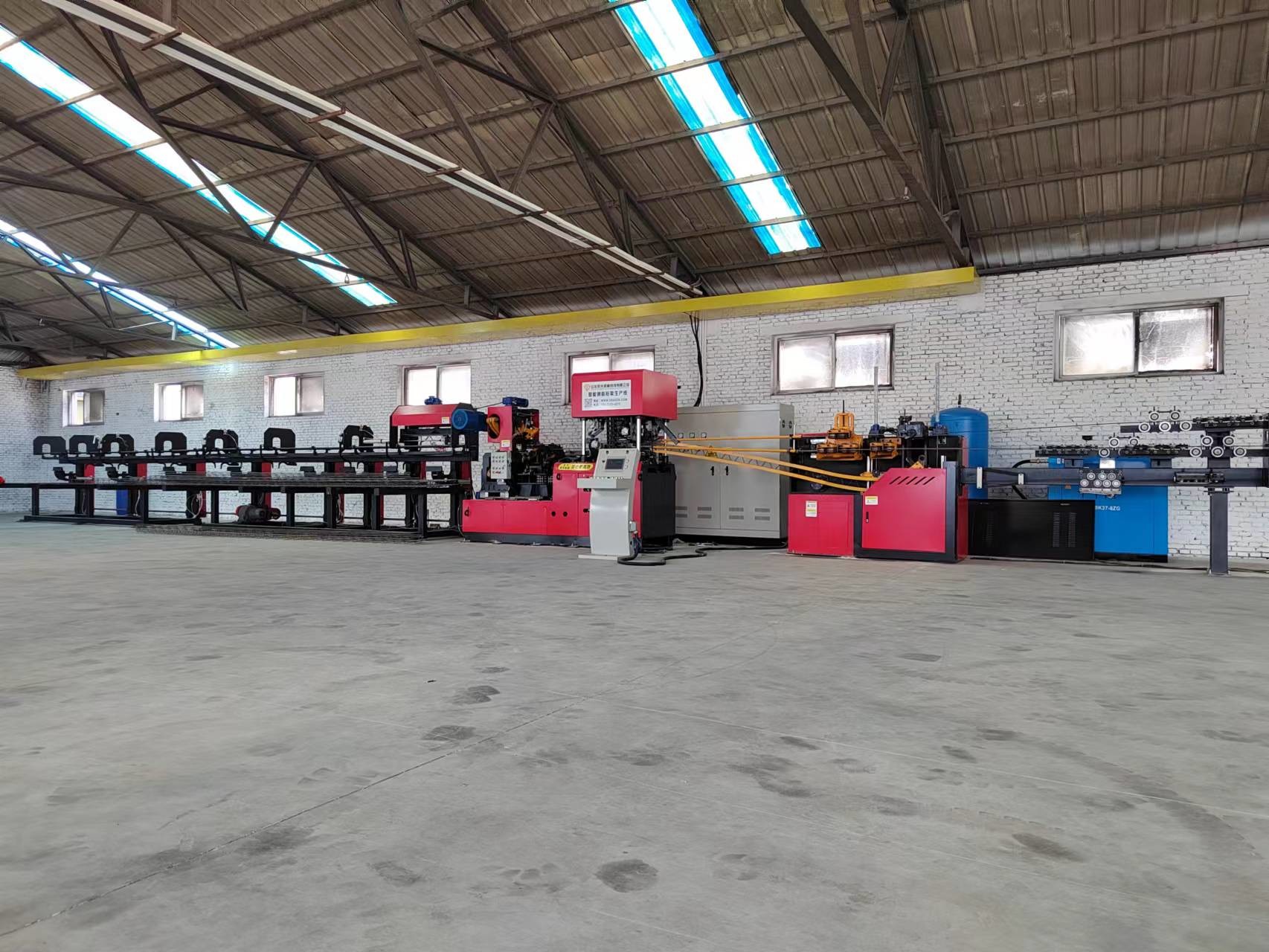

La chaîne de production de treillis en barres d'armature est une chaîne de production entièrement automatisée qui intègre la pose, le redressement, le pliage latéral de l'acier, le soudage, la découpe automatique,et collecte des produits finisElle peut produire des poutres en barres d'armature pour les dalles ainsi que des poutres en barres d'armature préfabriquées pour les bâtiments PC.largement utilisés dans la construction de bâtiments (plaques de plancher préfabriquées) et la construction de voies ferrées à grande vitesse (sleepers à double bloc), entre autres domaines.
1.2 Équipement Composition de la chaîne de production de poutres en barres d'armature
| Je ne veux pas. | Composants de l'équipement | Quantité | Caractéristiques techniques |
| 1 | Plateau de pose de fil de fer à barres de bobine | Un ensemble | Plateau de pose verticale de fil |
|
2 |
Mécanisme de redressement et d'alimentation | Un ensemble | Adoptant le redressement multi-roues avec un excellent effet de redressement sans endommager les côtes de barres d'armature; alimentation en fil à double entraînement avec trois moteurs de décélération. |
|
3 |
Mécanisme de stockage du matériel | Un ensemble | Équipé d'un nouveau type de rack de stockage ouvert qui utilise un stockage amorti, permettant une production continue et empêchant efficacement l'accumulation de barres d'armature. |
|
4 |
Mécanisme de redressement des terminaux | Un ensemble | Le redressement des terminaux de la deuxième étape est effectué sur les éléments principaux de renforcement et les éléments diagonaux avant le soudage et la formation à l'aide d'une méthode de redressement à cinq rouleaux.assurer la droiture des produits de treillis. |
6
1.3 Paramètres techniques des équipements:
| Armure de balancement | Unité | Quantité | Nom de l'entreprise |
| Capacité de charge du porte-fil | en kg | 2000 | La hauteur de l'accord supérieur ne doit pas dépasser 2 mètres et la hauteur de l'accord latéral ne doit pas dépasser 1,3 mètre. |
| Nombre de supports pour la pose de fils | Unités | 5 | |
| Puissance du moteur de formage latéral en acier | Le nombre de sièges | 7.5 | |
| Puissance du transformateur de soudage | Le nombre de sièges | 160x2 |
Fonctionnement intermittent
|
7
| Puissance du moteur de cisaillement | Le nombre de sièges | 11 + 11 | Fonctionnement intermittent |
| Rassemblement et levage de la puissance du moteur du rack | Le nombre de sièges | 2.2 | Fonctionnement intermittent |
| Tone de courbure des cordes latérales | mm | 200 | 190-210 hauteur réglable automatiquement |
| Hauteur des accords | mm | 70 à 270 | Hauteur de 250 et plus sans accord d'angle inférieur |
| Largeur des accords | mm | 70 à 90 | Largeur |
| Diamètre des barres d'accord supérieures et inférieures | mm | 6 à 12 | |
| Diamètre des cordes latérales | mm | 4 à 7 | |
| La longueur de l' accord | - Je vous en prie | 0.2 à 14 |
Propension réglable automatiquement
|
| Légèreté de l'accord | mm | ± 5 | |
| Erreur de hauteur de l'accord | mm | ±2 | |
| Erreur de longueur de l'accord | mm/m | ± 5 |
Erreur maximale n'excédant pas ± 15 mm
|
| Hauteur des barres d'accord supérieures et inférieures exposées | mm | ≤ 5 | |
| Vitesse de la chaîne de production | - Je vous en prie | 12 à 15 | La vitesse de production réelle stable est déterminée par les spécifications de l'accord. |
| Pression de l'air | MPa | ≥ 07 | Le gaz utilisé doit être propre, filtré et séché. |
| Consommation de l'air | M3/min | 3/4. Je vous en prie.5 | |
| Longueur de la chaîne de production (longueur * largeur * hauteur) | mm | La longueur de la chaîne de production peut être ajustée de manière appropriée à 45000*3000*3500. | |
| Production totale | T | ≤ 18 (à l'exclusion des accessoires et des boîtes de commande externes) | |
|
Remarque: la configuration standard comprend un mécanisme de flexion sous angle inférieur. Veuillez préciser si la configuration pour l'industrialisation résidentielle ne comprend pas le mécanisme de flexion sous angle inférieur.
|
|||
1.4 Caractéristiques de l'équipement

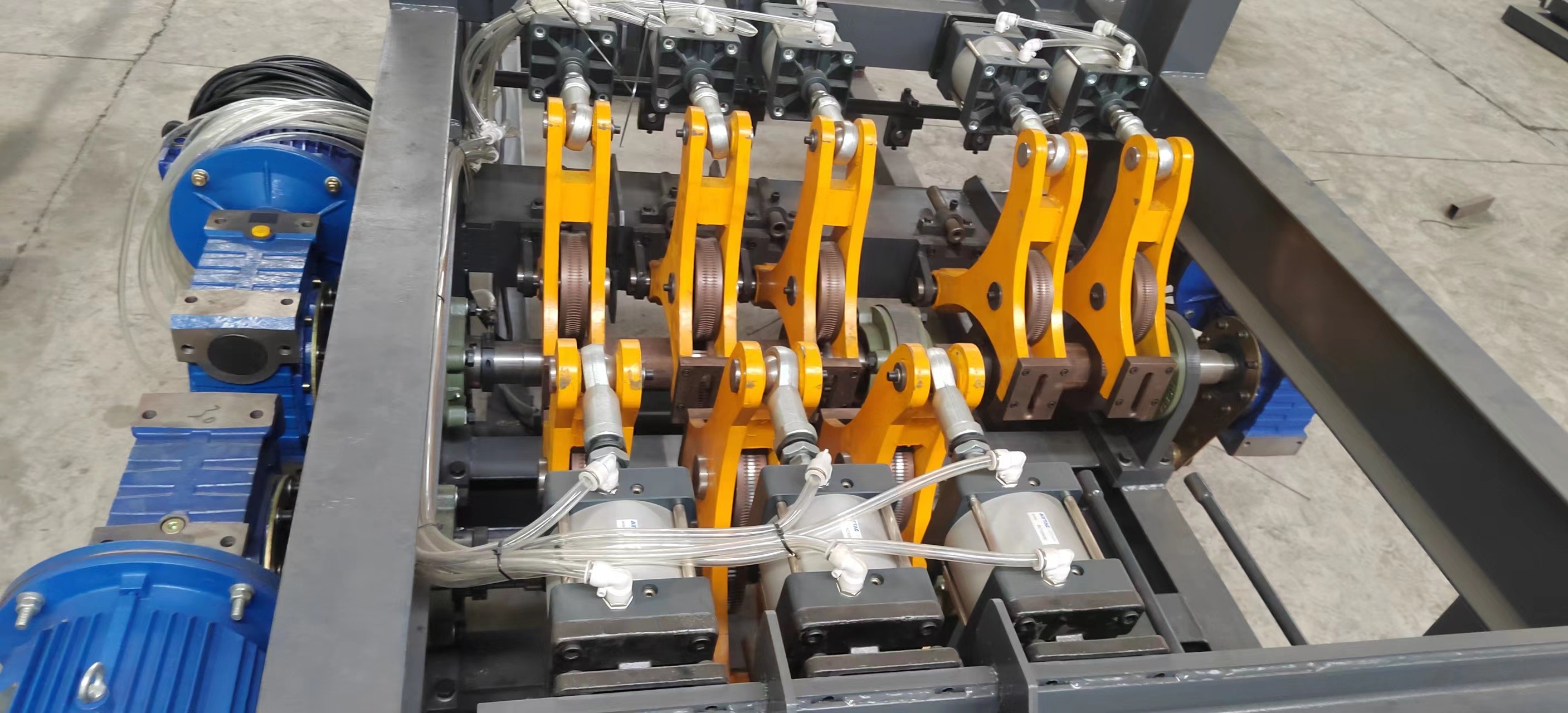

1.L'élastique cadre de pose
Il y a cinq ensembles de barres de paiement, utilisant la méthode de paiement rotatif, avec une charge maximale de 2 tonnes.
Chaque support est équipé d'un dispositif de freinage à air indépendant.
Chaque support de compensation est équipé d'un mécanisme de pré-alignement indépendant pour éliminer l'écaille d'oxyde sur la surface des barres d'acier.

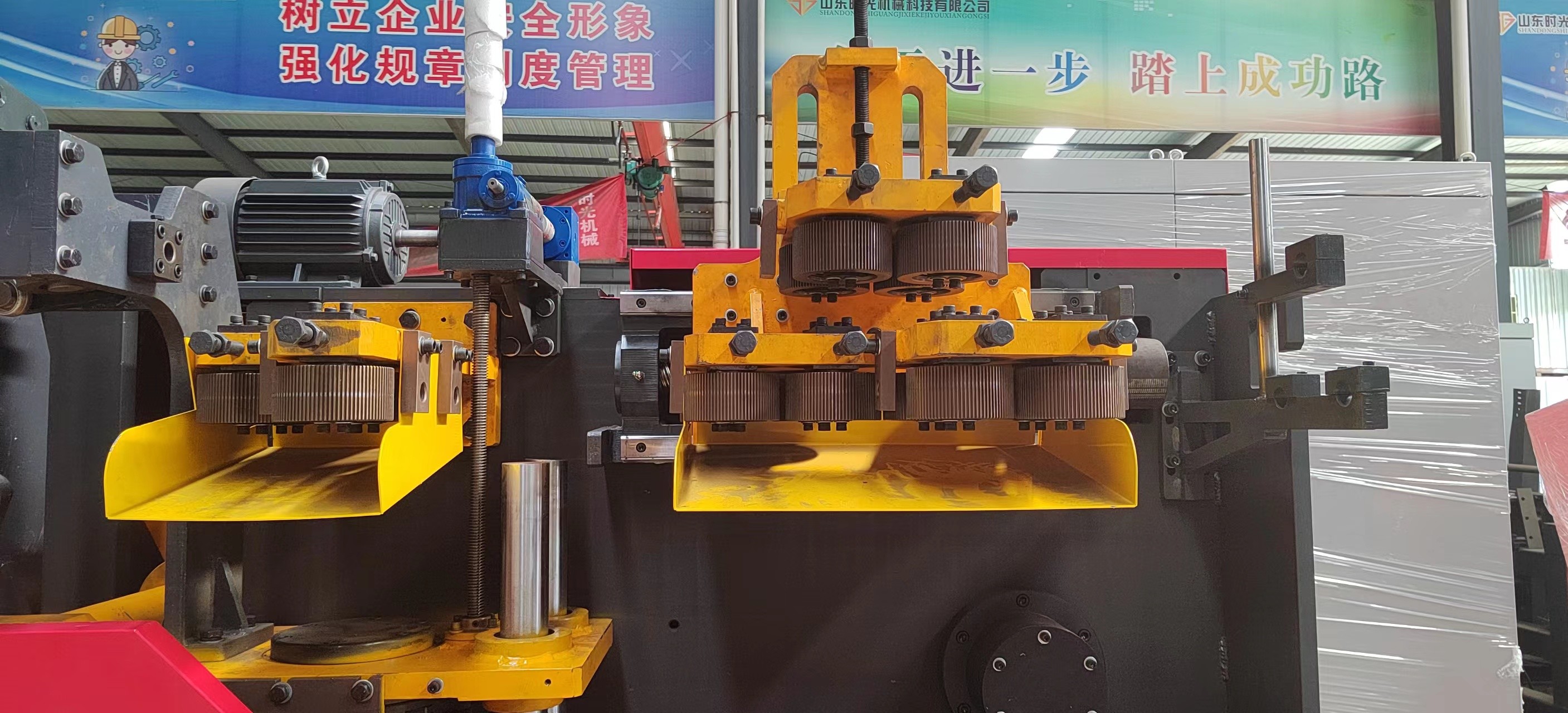

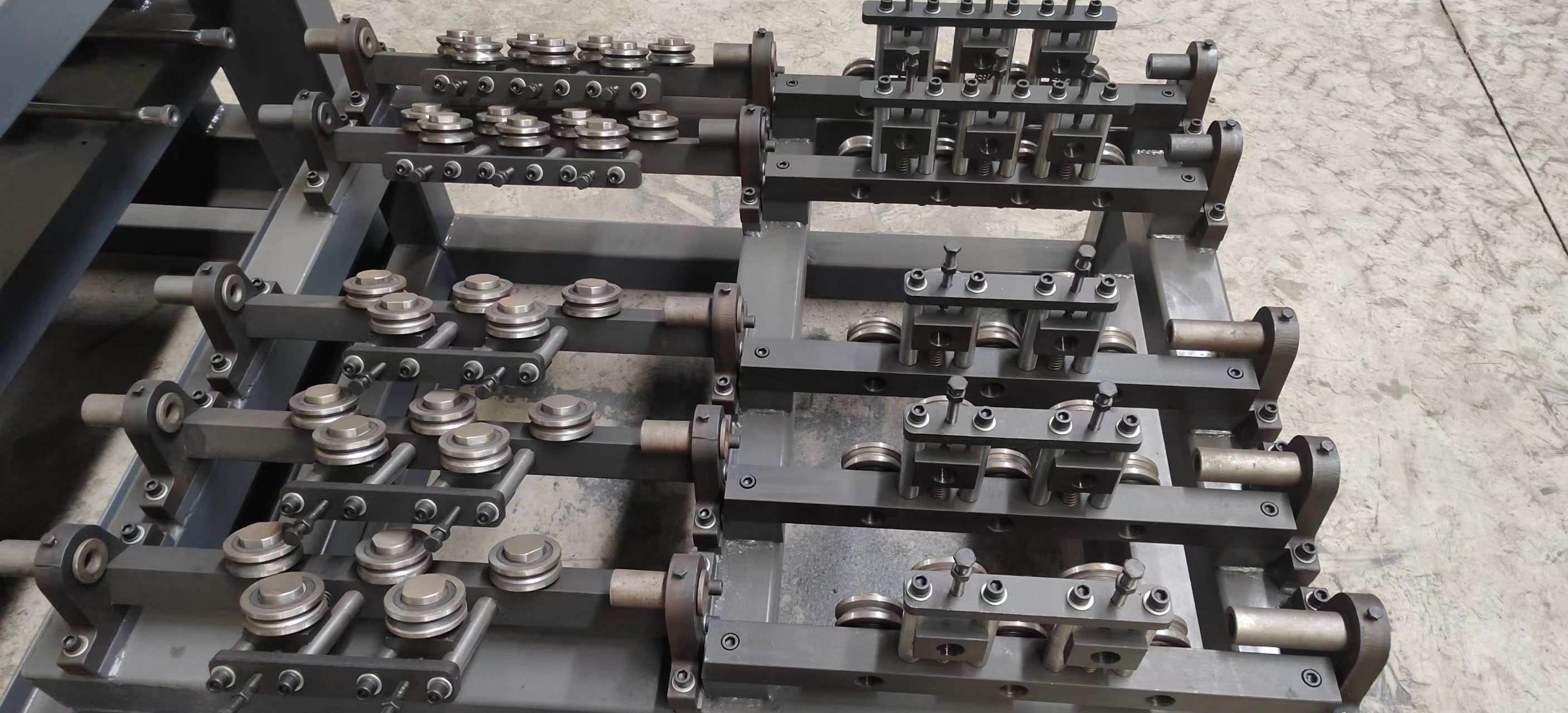

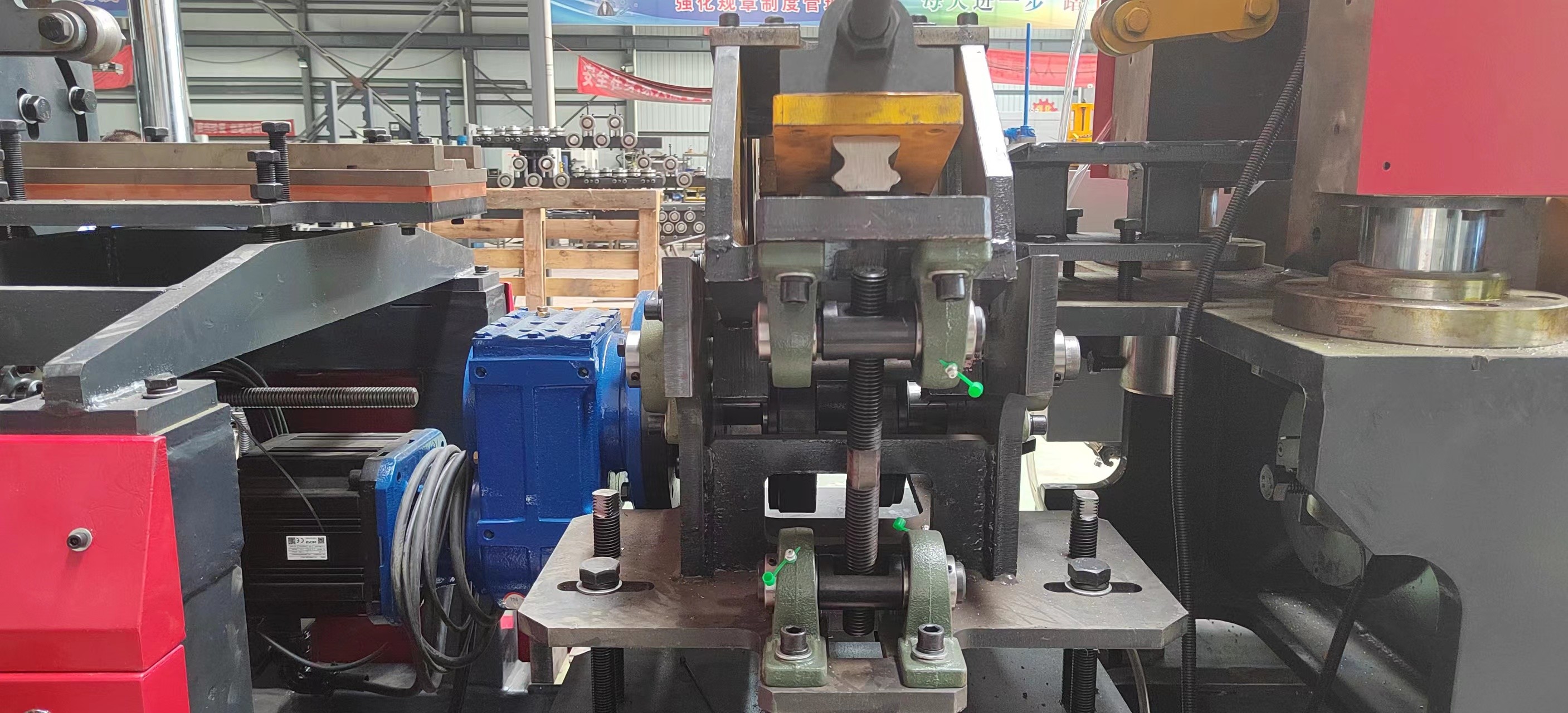

2Mécanisme de redressement et d'alimentation
Il utilise un redressement à plusieurs roues avec un bon effet de redressement, sans endommager les côtes des barres d'acier.
Chaque mécanisme d'alimentation peut être contrôlé indépendamment.
3Mécanisme de stockage de barres d'acier
Il adopte un nouveau type de rack de stockage ouvert pour le tamponnage et le stockage, ce qui est pratique pour la production continue et empêche efficacement les barres d'acier de s'embrouiller.
4Mécanisme de redressement des terminaux
L'alignement secondaire des bornes est effectué sur la barre principale et les barres à treillis avant le soudage et le formage.
Ce mécanisme joue un rôle clé dans le réglage de la droiture des produits de treillis.

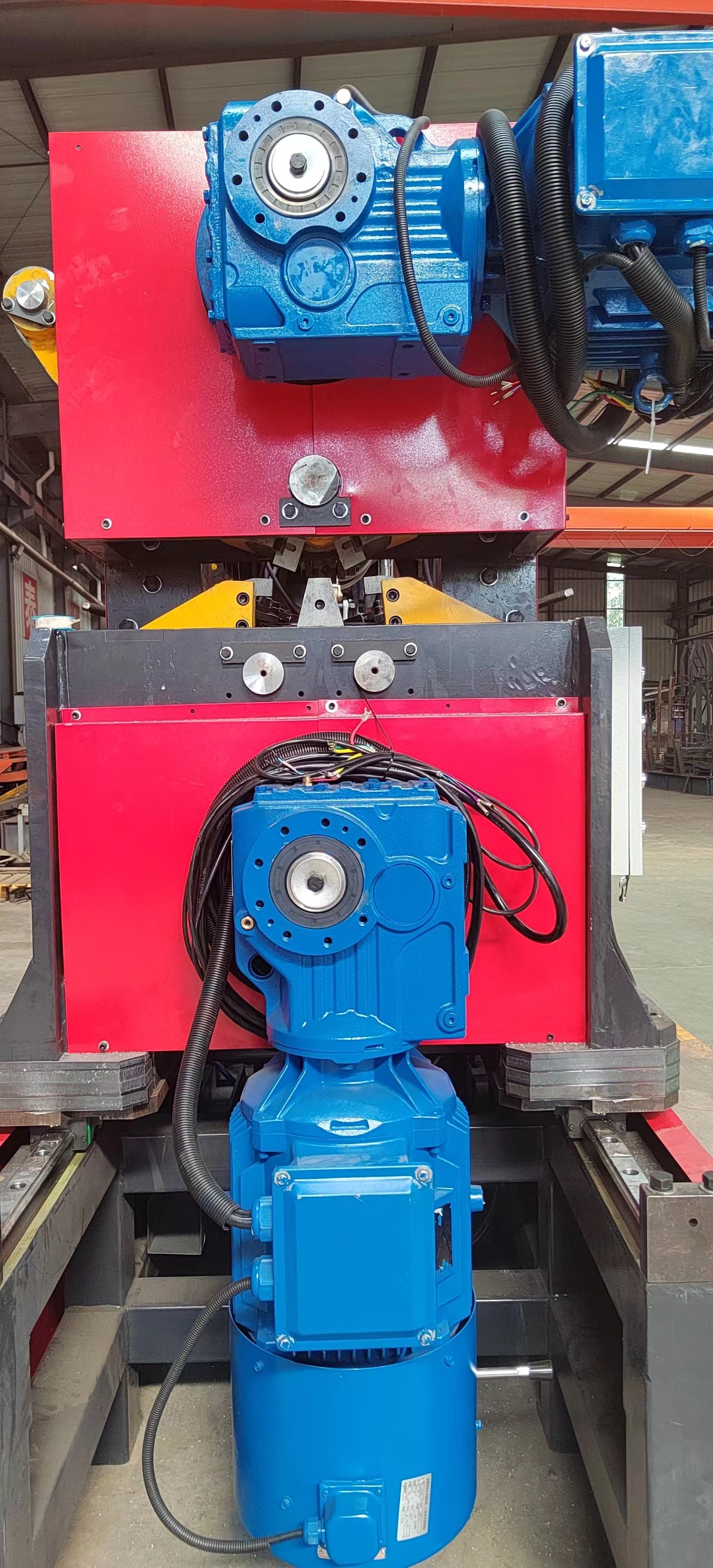

5. Mécanisme de pression et d'alimentation de la barre Web
Le pliage à bras pivotant est utilisé pour plier les barres d'acier, entraîné par un servo-moteur, avec une bonne synchronisation et une grande stabilité.La flexion des barres d'acier est continue (le mécanisme de flexion fonctionne dans un mouvement circulaire et oscillant vers le haut et vers le basLes moules de formation de barres d'acier ont des surfaces cylindriques pour éviter les rayures sur la surface des barres d'acier.,avec une meilleure synchronisation et précision.la combinaison parfaite des deux servo-moteurs peut réaliser la fonction de changer le truss sans s'arrêter, améliorant considérablement l'efficacité de la production.

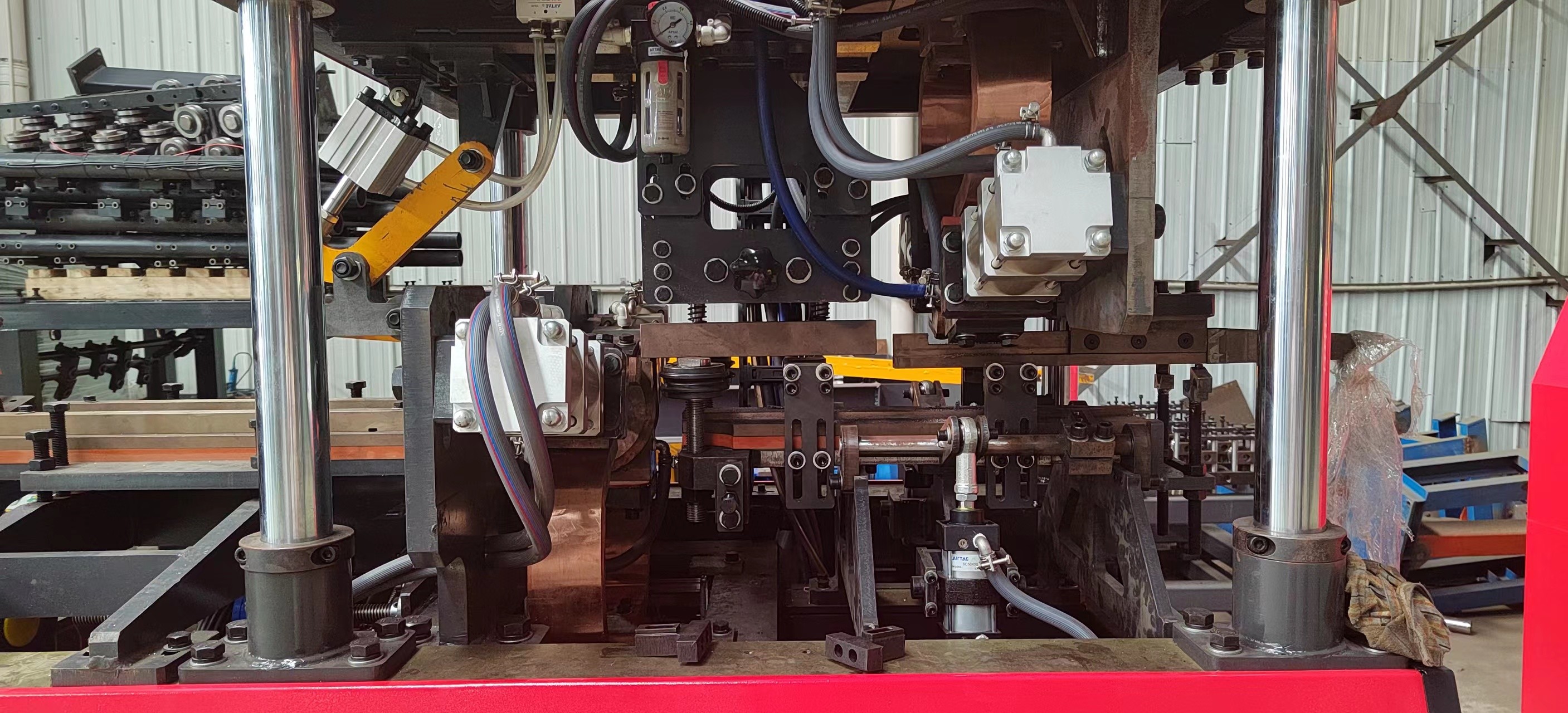

6Partie de soudage
Deux soudeurs, un en haut et un en bas, avec deux transformateurs au total.
Les cylindres de soudage ont une course réduite, une grande force, une vitesse de soudage rapide et une qualité élevée.
Les bouteilles de soudage utilisent des marques de haute qualité et sont serrées à l'air.
Les électrodes de soudage sont en cuivre en alliage chrome-zirconium.
Équipé d'un mécanisme de positionnement pour assurer la forme et la taille du soudage.
La méthode de soudage par point à deux points de résistance réduit la puissance d'installation de 60% par rapport à ses homologues, et les paramètres de soudage de chaque point de soudage peuvent être réglés indépendamment.
La tête d'électrode à quatre voies peut être réutilisée quatre fois, ce qui réduit le coût de 3 fois.

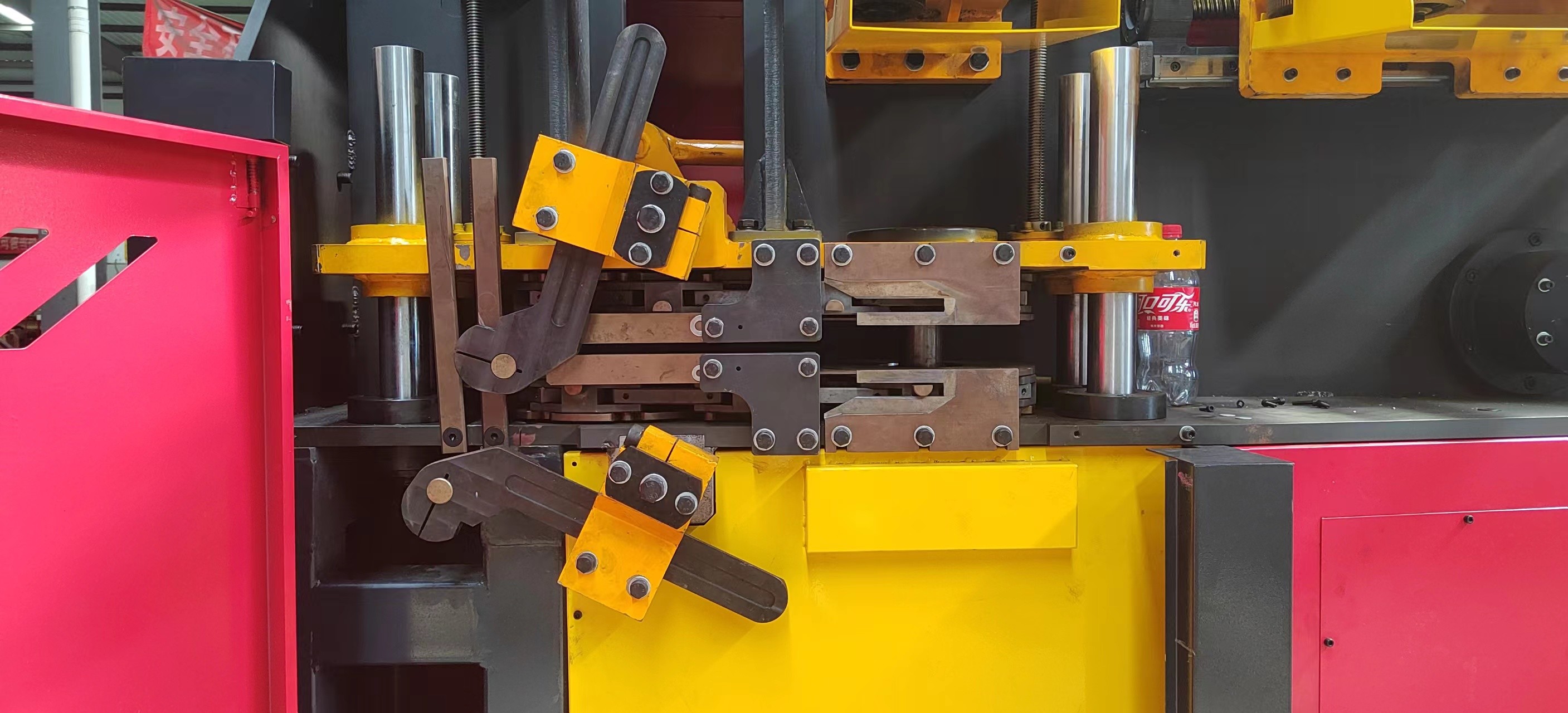

7. Mécanisme de coupe
Le mode de coupe "ciseaux" est adopté pour résoudre efficacement le problème de soudage ouvert causé par le processus de coupe et éviter la déformation et la distorsion du treillis pendant la coupe.
Vitesse de coupe rapide, pas besoin d'arrêter le soudage.
Pour la découpe à haute résistance des joints de soudage à renforcement principal et latéral, l'acier à haute résistance et au moule résistant le plus récent produit en Chine est utilisé.
8- Mécanisme de collecte et d'empilage automatique
Le mécanisme de collecte automatique permet une production continue sans avoir à s'arrêter, ce qui améliore l'efficacité.
Il peut recueillir des poutres de différentes tailles, longues et courtes.
La collecte automatique, l'empilement et l'expédition des poutres sont entièrement automatisés.
Le dispositif automatisé de collecte et d'empilement réduit de 2 le nombre d'opérateurs.
9Système de commande électrique
Il adopte le système de contrôle de Hechuan avec une grande stabilité.
10. Système d'exploitation
Les boutons de commande et autres composants utilisent des produits de haute qualité.
L'équipement est facile à utiliser et à régler.
Des opérations telles que la vitesse, les paramètres de soudage, etc. sont pratiques.
1.5 Configuration de l'équipement et marques de composants
| Nom | Marque |
Expliquer Les commentaires |
| Écran de fonctionnement | Il s'agit de Kunlun Tongtai | Il s'agit d'un écran tactile IoT intelligent avec un processeur ARM comme noyau et une fréquence principale de 800 MHz.et également préinstallé avec le logiciel de configuration McsgPro. |
| PLC | Il s'agit de | Hautes performances, structure compacte, fonctions puissantes et stabilité élevée. |
| Servo moteur | Il s'agit de | Des performances élevées, une fiabilité élevée et une qualité élevée. |
| Contrôle de basse tension | CHNT | Une marque chinoise bien connue, de qualité stable, fiable. |
| Échange de source d'alimentation | Taïwan Mingwei | Une marque bien connue de Taiwan avec plus de 30 ans d'expérience en recherche et fabrication. |
| Transformateur de soudage | Chengtai | Utilisant la technologie de soudage japonaise. |
| Composants de l'air | Yadeke |
Taiwan est une marque bien connue, de bonne qualité, fiable et à grande capacité de charge.
|
| Valve électronique | Yadeke | |
| Cylindre de soudage | Cylindre personnalisé Shuangbeili | Vitesse élevée, puissance suffisante et stabilité élevée. |
| Contrôleur de soudage | Le Guolong de Shanghai | Des performances stables et une qualité fiable. |
| Réducteur | Zhejiang Tianhong est une ville | Performance stable et fiable. |
| Chemin de fer de guidage linéaire | Taïwan Shangyin | Capacité de charge élevée, haute précision, haute vitesse et haute précision. |
| Le roulement | Nsk | Qualité importée, qualité stable et fiabilité élevée. |
| Fil électrique, câble | Je vous en prie. | Excellent matériau, forte isolation, faible excentricité. |
·
10
2. machine de refroidissement de l' eau
Appareil de refroidissement par eaulongueur * largeur * hauteur = 1310 * 630 * 1230 mm.
Les spécifications techniques de l'unité de refroidissement de type boîte refroidie à l'air sont les suivantes:
|
Modèle
Les postes |
RX-05A |
Configuration
|
|
| Énergie | Pour les appareils à haute fréquence | ||
| Capacité de refroidissement | Kcal/h | 12900 | |
| Le nombre de sièges | 15 | ||
| Puissance totale d'entrée | Le nombre de sièges | 4.48 | |
| Fluide de refroidissement | Nom | R22: le produit | Un liquide de refroidissement de haute qualité importé. |
| Méthode de contrôle | Tubes capillaires | ||
3L' air. Compresseur
BK22-8ZG Paramètres techniques de la machine à vis refroidie par air
| Groupe de vis | 5:6 rotor hélicoïdal |
| Mode de compression | Continu, à une seule étape |
| Pression de sortie d'air comprimé | P2 = 0,8 MPa |
| Mode de refroidissement | à refroidissement par air |
| Température de sortie de l'air comprimé | Environ 10°C à 15°C de plus que la température ambiante |
| Quantité d'huile de lubrification | Environ 8,6 litres |
| Vitesse du moteur | N = 2930 r/min |
| Puissance nominale | 22 kW |
| Déplacement | V = 3,45 m3/min |
| Poids de travail | Environ 390 kg |
| Température maximale de l'air | 45°C |
| Température minimale de l'air | 0°C |
| Consommation de pétrole | teneur en huile de décharge inférieure à 3 ppm |
| Le bruit | Le niveau de décharge doit être supérieur ou égal à: |
| Dimensions extérieures longueur × largeur × hauteur (mm) | 1200 × 800 × 1120 |
