I. Compte rendu commercial
Ligne de production de soudage à travées CNC intelligente
| SGHJ-IV Ligne de production de soudage à travées CNC intelligentes | |||||||||
| L'unité de cotation: Shandong Shiguang Machinery Technology Co., Ltd. | |||||||||
|
Série Je ne veux pas. |
Nom de l'équipement | Modèle d'équipement | Unités |
Quantité |
Prix du coût (RMB) |
Montant (RMB) |
|||
| 1 | Ligne de production de soudage de trusses de rétrécisseurs de tuyaux carrés | Le SGHJ-IV | Unité | 1 | |||||
| 2 | Compresseur d'air à vis | Série KAIZEN BK 37 kW | Unité | 1 | |||||
| 3 | Appareil de refroidissement par eau | RX-10A | Unité | 1 | |||||
| 4 | Machine de soudage à barres | 25kva | Unité | 1 | |||||
| Nombre total | RMB: RMB en majuscules: | ||||||||
| Remarque: ce prix comprend les taxes, les frais de fret, les frais de débogage et d'installation, les frais de formation. | |||||||||
| Notre société se concentre sur la recherche et le développement et la fabrication de la chaîne de production de soudage de treillis en acier, avec une équipe de recherche et développement technologique spécialisée et efficace,l'entreprise attache une grande importance à l'innovation technologique, insiste sur la voie de l'innovation indépendante, ajuste constamment la structure du produit pour répondre à la demande du marché,et établit des partenariats de coopération à long terme avec un certain nombre d'entreprises bien connues. | |||||||||
2Méthode de paiement, période de paiement et propriété des droits de propriété:
1.payer 30% du prix total du contrat en dépôt dans les trois jours suivant la signature du contrat;
2- paiement pour expédition: 60% du prix total du contrat avant expédition des marchandises contractées;
3.Paiement d'installation: 5% du prix total du contrat à payer dans les sept jours suivant l'installation du matériel;
4.Dépôt de garantie: les 5% restants en garantie; période de garantie d'un an, la période de garantie est payée dans un délai de trois jours sans intérêts;
5La partie A conserve la propriété des marchandises avant que le paiement prévu au présent contrat ne soit entièrement réglé; la partie B paie le matériel selon le mode de paiement convenu, sinon:La partie A a le droit de suspendre le service.
▶ Informations sur les envois de fonds
Nom de la société: Shandong Time Machinery Technology Co. Ltd.
Numéro d'identification fiscale: 91370811MA3EP7HT68
Numéro de compte: 815010601421010400
Banque: succursale de Jining Bank Xicheng
Adresse: zone de développement économique de Jining, province du Shandong, à l'est de la route Jiafeng, au nord de la route Ruixiang (cour du groupe Shandong Taifeng Engineering Co., Ltd.)
II. Introduction au projet de revêtement de sol en coffrage non assemblé
1. Vue d'ensemble du projet

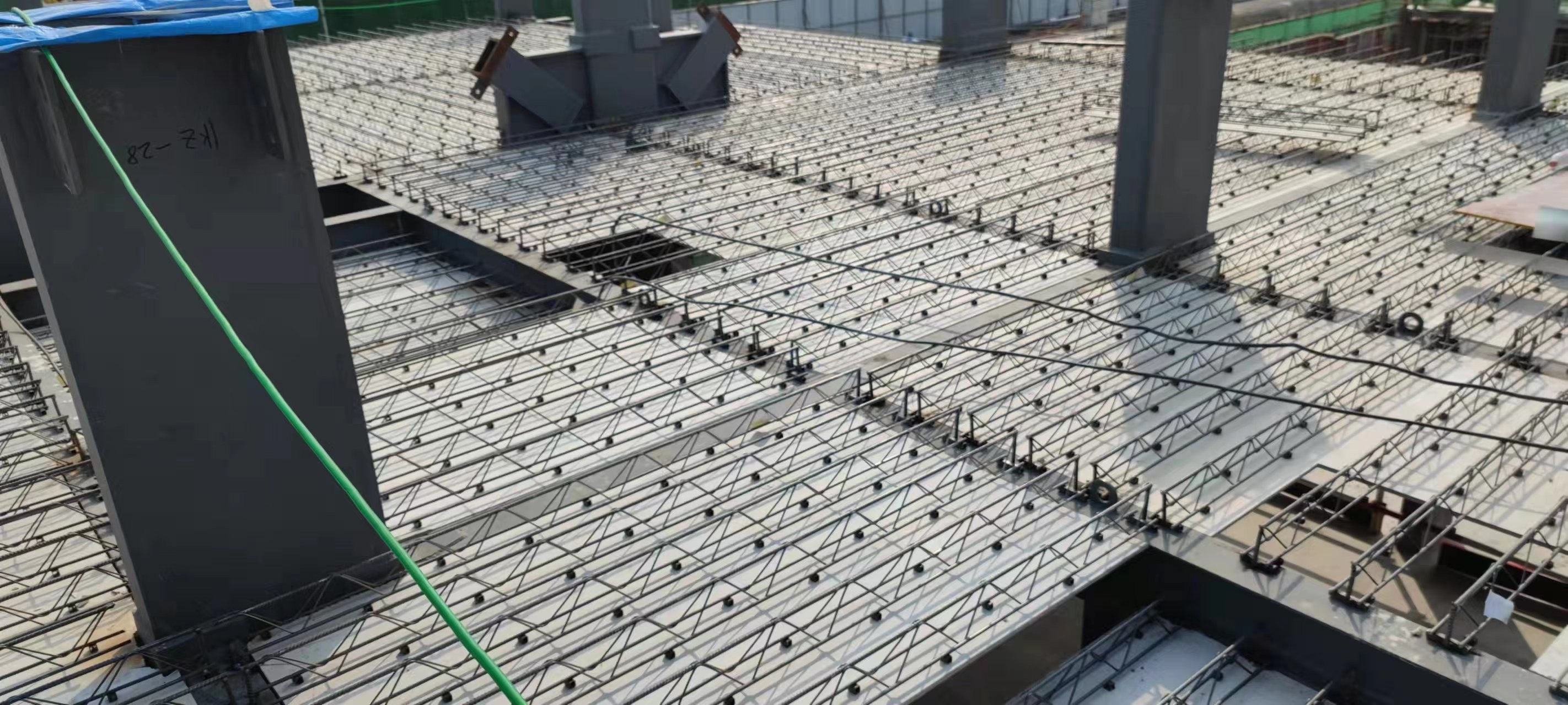

Le plancher en treillis renforcé en coffrage non assemblé utilise un nouveau type de panneau vert.à base de pâte de bois naturel importée comme principale fibre de renforcementIl est fabriqué par coffrage spécial pressé sous haute pression et oxygène à vapeur à haute température.qui peut améliorer la résistance d'adhérence entre la planche et le béton ou le mortier de plus de 50% par rapport aux plaques plates ordinairesIl résout efficacement le problème de détachement causé par une mauvaise adhérence entre la planche et le béton ou le mortier et limite la déformation de la planche,résolvant ainsi le problème de fissuration de la finition causée par la déformation du panneau.

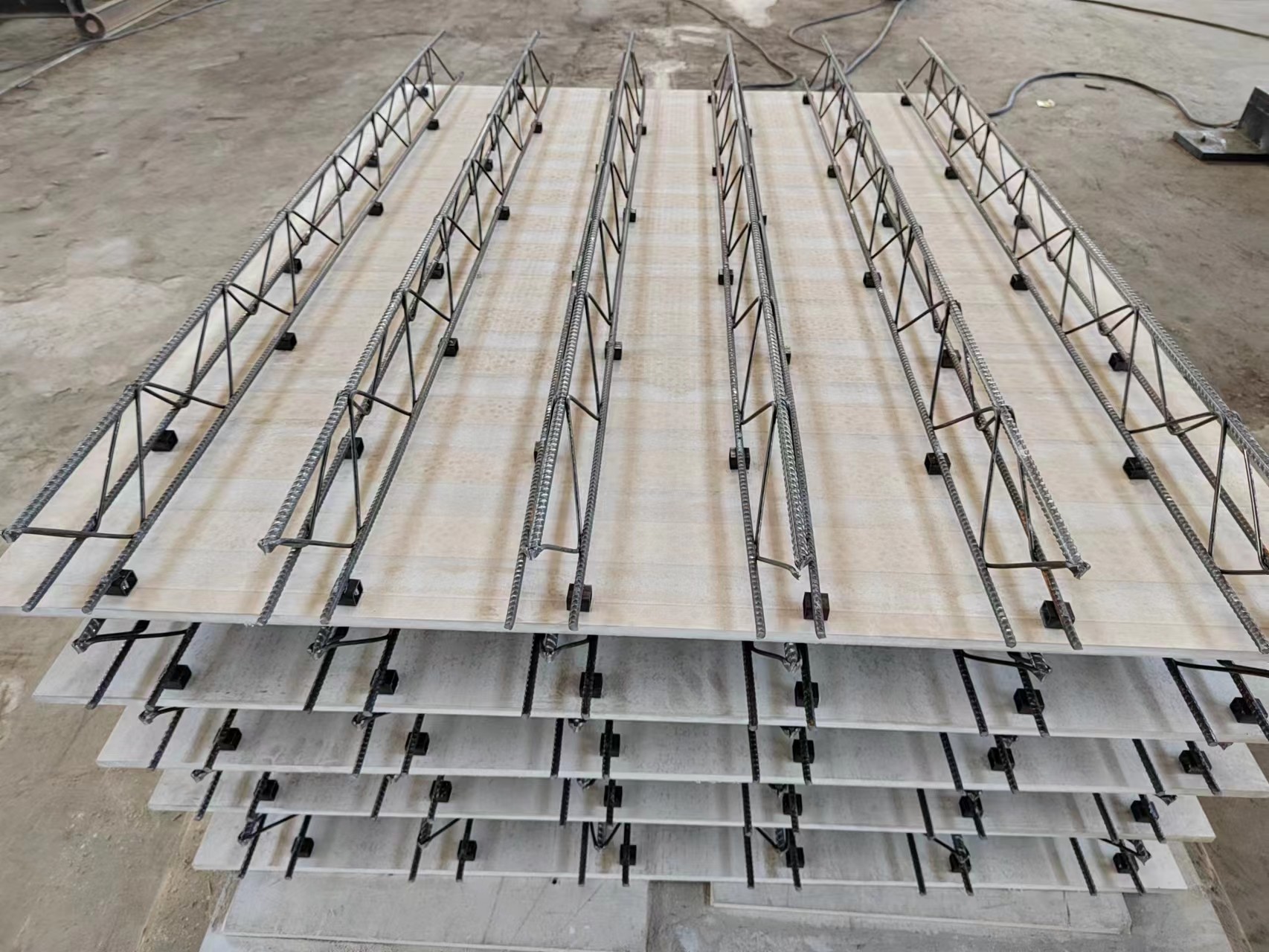

La nouvelle planche verte du fond est fixée à la tresse renforcée à l'aide de vis spéciales à auto-collant et de la base de raccordement de la machine à verrouillage automatique.Il réalise la mécanisation et la production industrielle, avec une technologie de construction simple, une construction et un transport pratiques, une surface plate du plancher inférieur.Il peut remplacer complètement les panneaux stratifiés et le cadre de plancher coulé en place actuellement disponibles sur le marché, sans démontage, sans plâtre, installation rapide, réduction des processus de construction, réduction des coûts de transport, presque aucune perte, hauteur du filet intérieur,et réduire les coûts de construction, etc. Elle résout largement les problèmes connus liés à l'utilisation des panneaux stratifiés dans les maisons préfabriquées et peut être largement utilisée dans divers projets de construction tels que les hôtels, les immeubles de bureauxécolesIl s'agit de l'une des nouvelles options pour la construction de planchers dans les bâtiments préfabriqués.avec un potentiel de marché énorme.

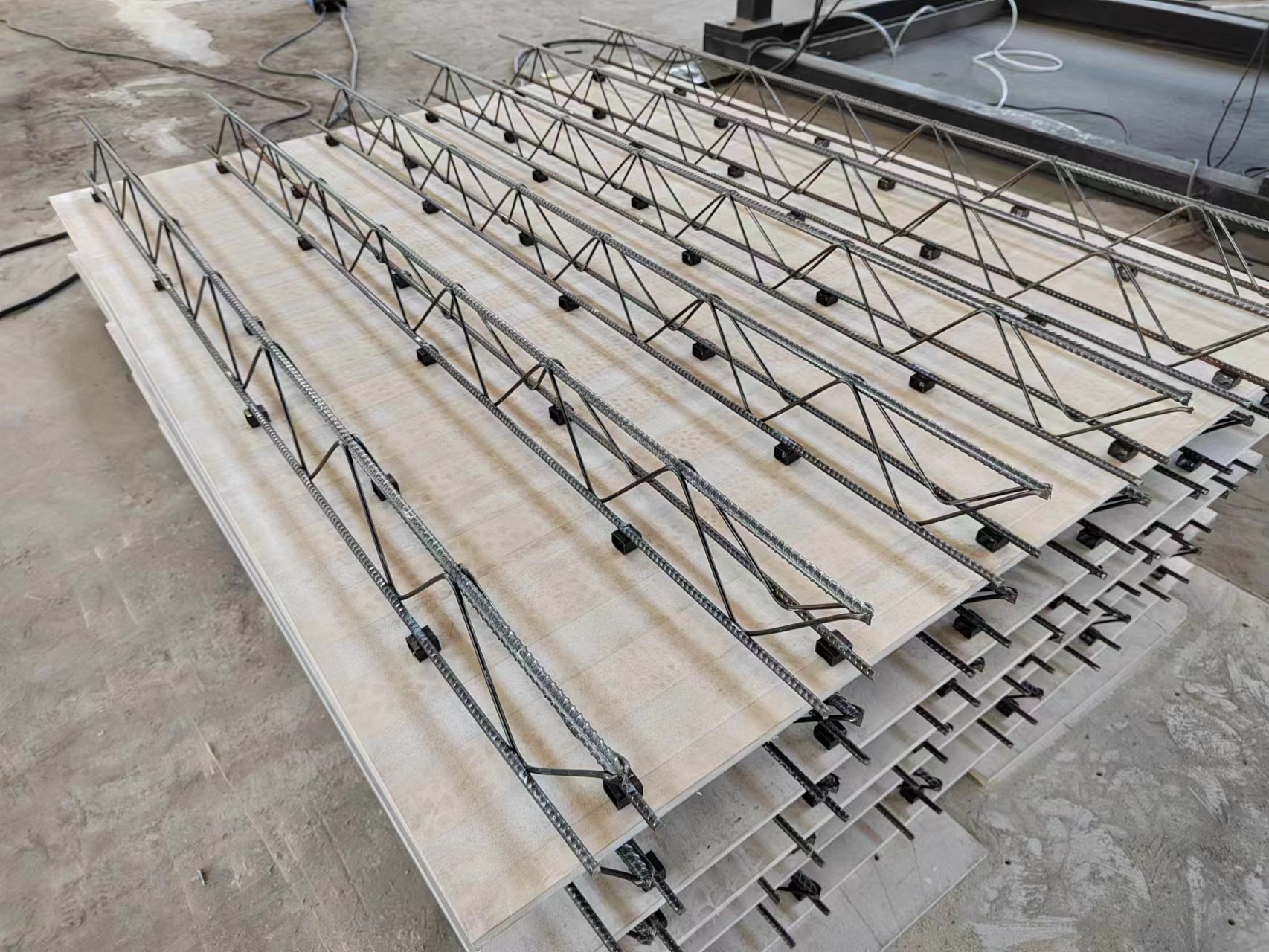

2. Le produit fini du plancher de tresse du cadre non assemblé (angle droit)
III. Fonctionnement et paramètres techniques des équipements
1Paramètres techniques de la ligne de production de poutres en acier
1.1 Vue d'ensemble de l'équipement

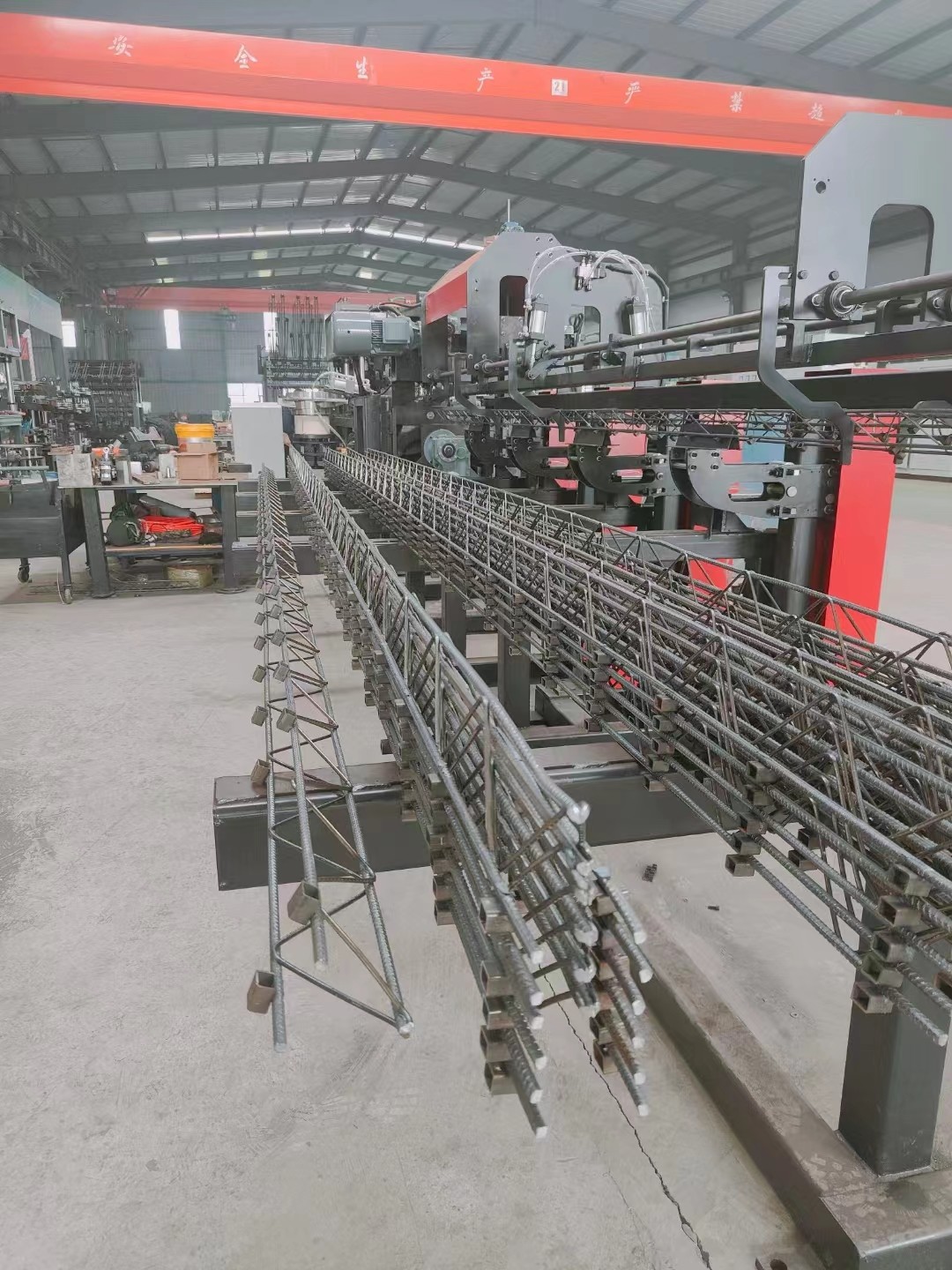

La ligne de production de poutres en barres d'armature à tubes carrés est une ligne de production entièrement automatisée intégrant la libération des bobines de barres d'armature, le redressement des barres d'armature, le pliage des barres latérales, le soudage, le cisaillement automatique,et collecte du produit fini, qui peut produire des poutres en barres d'armature moulées sans démolition, des poutres en barres d'armature pour poutres de plancher et des poutres en barres d'armature PC pour bâtiments assemblés,qui sont largement utilisés dans les domaines de la construction de bâtiments (balises de plancher préposées) et de la construction de voies ferrées à grande vitesse (roues ferrées à double bloc).
Appareils de soudage pour tubes carrés:
| Je ne veux pas. | Composants de l'équipement | Quantité | Caractéristiques techniques |
| 1 | Connecteur à tubes carrés, collecteur de plaques vibrantes | Deux séries | Appareils pour la fabrication de produits de la catégorie 85 |
| 2 | Assemblage de soudage à grande vitesse | Deux séries | Composé de cylindres à grande vitesse, électrodes soudés au chrome et au zirconium |
| 3 | Composants d'alimentation pneumatique | Deux séries | Pour le chargement automatique de pièces de raccordement |
| 4 | Les moules de soudage et les alimentations électriques de soudage | Un ensemble | Composés d'une alimentation électrique de soudage, de moules de fixation pour pièces de raccordement |
| 5 | Système d'eau de refroidissement de soudage | Un ensemble | Refroidissement pour soudage de pièces de raccordement |
| 6 | Réglage des composants mobiles | Un ensemble | Pour régler la position de soudage des pièces de raccordement |
1.2 Équipement Composition de la chaîne de production de poutres en barres d'armature
| Je ne veux pas. | Composants de l'équipement | Quantité | Caractéristiques techniques |
| 1 | Plateau de pose de fil de fer à barres de bobine | Un ensemble | Plateau de pose verticale de fil, coussiné avec frein |
| 2 | Mécanisme de redressement et d'alimentation | Un ensemble | Adoptant le redressement multi-roues avec un excellent effet de redressement sans endommager les côtes de barres d'armature; alimentation en fil à double entraînement avec trois moteurs de décélération. |
| 3 | Mécanisme de stockage du matériel | Un ensemble | Équipé d'un nouveau type de rack de stockage ouvert qui utilise un stockage amorti, permettant une production continue et empêchant efficacement l'accumulation de barres d'armature. |
| 4 | Mécanisme de redressement des terminaux | Un ensemble | Le redressement des terminaux de la deuxième étape est effectué sur les éléments principaux de renforcement et les éléments diagonaux avant le soudage et la formation à l'aide d'une méthode de redressement à cinq rouleaux.assurer la droiture des produits de treillis. |
| 5 | Mécanisme de flexion du membre diagonal | Un ensemble |
1) La flexion de la tige pendulaire est actionnée par un servo-moteur, assurant une bonne synchronisation et une grande stabilité. 2) Le mécanisme d'alimentation du fil est alimenté par un autre servo moteur, offrant une meilleure synchronisation et une plus grande précision.La parfaite coopération des deux servo-moteurs permet de changer la hauteur du treillis sans arrêter la machine., améliorant considérablement l'efficacité de la production.
|
| 6 | Unité principale de soudage | Un ensemble | Deux soudures ponctuelles sont utilisées, employant un total de 2 transformateurs, ce qui réduit la consommation totale d'énergie des transformateurs de soudage de plus de 60%. |
| 7 | Mécanisme de flexion | Un ensemble | Utilisation de servo-mécanique de flexion, vitesse plus rapide, moins de bruit, plus de stabilité. |
| 7 | Mécanisme de coupe | Un ensemble | Utilise un mode de coupe "ciseaux" pour résoudre efficacement le problème des soudures ouvertes causées par le processus de coupe..Le réglage de la position de coupe est contrôlé par un servo-moteur, permettant de couper des treillis de toute longueur sans arrêter la machine. |
| 8 | Mécanisme de collecte agrégée | Un ensemble | Empilage automatique |
| 9 | Système de commande électrique | Un ensemble | |
| 10 | Système d'exploitation | Un ensemble |
Les boutons de commande et autres composants sont de haute qualité Fonctionnement et réglage pratiques de l'équipement Fonctionnement pratique de la vitesse, des paramètres de soudage, etc. Système de réservation de treillis
|
| 11 | Manuel d'instructions, pièces de rechange et outils | Un ensemble |
Configuration standard
|
1.3 Paramètres techniques des équipements:
| Armure de balancement | Unités | Quantité | Nom de l'entreprise |
| Capacité de charge du porte-fil | en kg | 2000 | La hauteur de l'accord supérieur ne doit pas dépasser 2 mètres et la hauteur de l'accord latéral ne doit pas dépasser 1,3 mètre. |
| Nombre de supports pour la pose de fils | Unité | 5 | |
| Puissance du moteur de formage latéral en acier | Le nombre de sièges | 7.5 | |
| Puissance du transformateur de soudage | Le nombre de sièges | 160x3 | Fonctionnement intermittent avec transformateur de soudage à tubes carrés ajouté à l'arrière |
| Puissance du moteur de cisaillement | Le nombre de sièges | 11 + 11 | Adopter des ciseaux de levage auto-développés opération intermittente |
| Rassemblement et levage de la puissance du moteur du rack | KW | 2.2 | Fonctionnement intermittent |
| Tone de courbure des cordes latérales | mm | 200 | |
| Hauteur des accords | mm | 70 à 270 | Hauteur de 250 et plus sans accord d'angle inférieur |
| Largeur des accords | mm | 70 à 90 | Largeur |
| Diamètre des barres d'accord supérieures et inférieures | mm | 6 à 12 | |
| Diamètre des cordes latérales | mm | 4 à 7 | |
| La longueur de l' accord | - Je vous en prie | 2 à 14 |
Propension réglable automatiquement
|
| Légèreté de l'accord | mm/m | ± 5 | |
| Erreur de hauteur de l'accord | mm | ±2 | |
| Erreur de longueur de l'accord | mm/m | ± 5 |
Erreur maximale n'excédant pas ± 15 mm
|
| Hauteur des barres d'accord supérieures et inférieures exposées | mm | ≤ 5 | |
| Vitesse de la chaîne de production | - Je vous en prie | 6 à 8 |
La vitesse de production réelle stable est déterminée par les spécifications de l'accord. La vitesse sera affectée si les connecteurs de tubes carrés sont ajoutés dans le processus de production. |
| Pression de l'air | MPa | ≥ 07 | Le gaz utilisé doit être propre, filtré et séché. |
| Consommation de l'air | M3/min | 3/4. Je vous en prie.5 | |
| Longueur de la chaîne de production (longueur * largeur * hauteur) | mm | La longueur de la chaîne de production peut être ajustée de manière appropriée à 45000*3000*3500. | |
| Production totale | T | ≤ 18 ans | |
| Remarque: la configuration standard comprend un mécanisme de flexion sous angle inférieur. Veuillez préciser si la configuration pour l'industrialisation résidentielle ne comprend pas le mécanisme de flexion sous angle inférieur. | |||
1.4.1 Caractéristiques de l'équipement
1Cadre de pose en caoutchouc
Il existe cinq ensembles de barres de paiement, utilisant la méthode de paiement rotatif, avec une charge maximale de 2 tonnes.
L Chaque support est équipé d'un dispositif de freinage à air indépendant.
L Chaque support est équipé d'un mécanisme indépendant de pré-alignement pour éliminer les écailles d'oxyde sur la surface des barres d'acier.
2Mécanisme de redressement et d'alimentation
L'alimentation est assurée par trois moteurs à décélération.
L Chaque mécanisme d'alimentation peut être contrôlé indépendamment.
3Mécanisme de stockage de barres d'acier
Il adopte un nouveau type de rack de stockage ouvert pour le tamponnage et le stockage, ce qui est pratique pour la production continue et empêche efficacement les barres d'acier de s'embrouiller.
4Mécanisme de redressement des terminaux
L'alignement des terminaux secondaires est effectué sur la barre principale et les barres de trame avant le soudage et le formage.
L Ce mécanisme joue un rôle essentiel dans le réglage de la droiture des produits de treillis.
5. Mécanisme de pression et d'alimentation de la barre Web
L'utilisation de la flexion à bras oscillant est utilisée pour plier les barres d'acier, entraînées par un servo-moteur, avec une bonne synchronisation et une grande stabilité.
L'acier est plié en continu (le mécanisme de pliage fonctionne en mouvement circulaire et en bas et en haut, sans retard), avec une vitesse de formage rapide.
L Les moules de formation de barres d'acier ont des surfaces cylindriques pour éviter les rayures sur la surface des barres d'acier.
6Partie de soudage
Deux soudeuses à point, une en haut et une en bas, avec deux transformateurs au total.
Quatre rouleaux de pression inférieure avec une bonne synchronisation.
Les cylindres de soudage présentent une courbe réduite, une force importante, une vitesse de soudage rapide et une qualité élevée.
L Les bouteilles de soudage utilisent des marques de haute qualité et sont serrées à l'air.
Les électrodes de soudage sont en cuivre en alliage chrome-zirconium.
Il est équipé d'un mécanisme de positionnement pour assurer la forme et la taille de la soudure.
La méthode de soudage par points à deux points de résistance réduit la puissance d'installation de 60% par rapport à ses homologues, et les paramètres de soudage de chaque point de soudage peuvent être réglés indépendamment.
La tête d'électrode à quatre voies peut être réutilisée quatre fois, ce qui réduit le coût de 3 fois.
7Mécanisme de soudage à tubes carrés
La plaque vibrante est utilisée comme mécanisme de chargement et la vitesse de chargement est stable et efficace.et le soudage est complété par soudage par résistance.
8.Mécanisme de coupe
Le mode de coupe "ciseaux" est adopté pour résoudre efficacement le problème de soudage ouvert causé par le processus de coupe et éviter la déformation et la distorsion de la tresse pendant la coupe.
La vitesse de coupe est rapide, pas besoin d'arrêter le soudage.
Pour la découpe à haute résistance des joints de soudage de renforcement principal et latéral, l'acier de haute résistance et de moulé robuste produit en Chine est le plus récent.
8- Mécanisme de collecte et d'empilage automatique
Le mécanisme de collecte automatique permet une production continue sans avoir à s'arrêter, ce qui améliore l'efficacité.
Il peut recueillir des poutres de différentes tailles, longues et courtes.
L'assemblage automatique, l'empilement et l'expédition des poutres sont entièrement automatisés.
L'appareil de collecte et d'empilage automatique réduit de 2 le nombre d'opérateurs.
10Système de commande électrique
Il adopte le système de contrôle de Hechuan avec une grande stabilité.
11. Système d'exploitation
L Les boutons de commande et autres composants utilisent des produits de haute qualité.
L'équipement est facile à utiliser et à régler.
Les opérations telles que la vitesse, les paramètres de soudage, etc. sont pratiques.
1.5 Configuration de l'équipement et marques de composants
| Nom | Marque |
Expliquer Les commentaires |
| Écran de fonctionnement | Il s'agit de Kunlun Tongtai | Il s'agit d'un écran tactile IoT intelligent avec un processeur ARM comme noyau et une fréquence principale de 800 MHz.et également préinstallé avec le logiciel de configuration McsgPro. |
| PLC | Il s'agit de | Hautes performances, structure compacte, fonctions puissantes et stabilité élevée. |
| Servo moteur | Il s'agit de | Des performances élevées, une fiabilité élevée et une qualité élevée. |
| Contrôle de basse tension | CHNT | Une marque chinoise bien connue, de qualité stable, fiable. |
| Échange de source d'alimentation | Taïwan Mingwei | Une marque bien connue de Taiwan avec plus de 30 ans d'expérience en recherche et fabrication. |
| Transformateur de soudage | Chengtai | Utilisant la technologie de soudage japonaise. |
| Composants de l'air | Yadeke |
Taiwan est une marque bien connue, de bonne qualité, fiable et à grande capacité de charge.
|
| Valve électronique | Yadeke | |
| Cylindre de soudage | Cylindre personnalisé Shuangbeili | Vitesse élevée, puissance suffisante et stabilité élevée. |
| Contrôleur de soudage | Le Guolong de Shanghai | Des performances stables et une qualité fiable. |
| Réducteur | Zhejiang Tianhong est une ville | Performance stable et fiable. |
| Chemin de fer de guidage linéaire | Taïwan Shangyin | Capacité de charge élevée, haute précision, haute vitesse et haute précision. |
| Le roulement | Nsk | Qualité importée, qualité stable et fiabilité élevée. |
| Fil électrique, câble | Je vous en prie. | Excellent matériau, forte isolation, faible excentricité. |
Les paramètres de spécifications techniques des unités de refroidissement par eau de type boîte refroidie à l'air sont énumérés dans le tableau ci-dessous:
| Nom de l'article | Produits en série refroidis par air | |
| RX-10 | ||
| Énergie électrique | 10P-50Hz à 380V | |
| Débit d'eau de refroidissement en m3/h | 6.0 | |
| Consommation totale de puissance kW | 10.5 | |
|
Réfrigération Capacité
|
Le nombre de sièges | 36 |
| Kcal/h | 30960 | |
| Le type | Type de rouleau entièrement fermé | |
| Méthode de démarrage | Démarrage direct | |
| Unité de condensation | Le type | Folie d'aluminium pourvue de jaquette de cuivre violet à haut rendement, à nageoires + ventilateur à faible bruit |
| Volume de l'air de refroidissement en m3/h | 12000 | |
| Nombre d'unités | 1 | |
| Fluide de refroidissement | Le type | R22: le produit |
| Pompes à eau intégrées kW | 1.5 | |
|
Évaporateur
|
Nombre d'unités | Type de bobine de réservoir d'eau à haut rendement |
| Le type | 1 | |
| Diamètre du tuyau | DN40 | |
| Dispositifs de protection de sécurité | Protection contre les hautes et basses tensions, protection contre la glaciation (double), soupape de sécurité, protection contre la surcharge, protection contre les sous-phases, contre-phases, sous-tension, surtension, protection contre le débit d'eau, etc. | |
| Dispositif de protection de sécurité | Longueur | 1610 |
| Largeur | 735 | |
| Taille | 1390 | |
| Dimension globale | en kg | 326 |
. KAIZEN BK série 37KW Compresseur à vis Paramètres de support
La nouvelle série BK de compresseurs à vis a été équipée d'un système d'affichage et de contrôle d'interface homme-machine.
- Opération simple et pratique
. L'état d'exploitation peut être vu en un coup d'œil.
Le compresseur à vis de la série BK peut fonctionner 24 heures sur 24 sans surveillance.
Maintenance ou réparation en chinois quand il y a des anomalies.
. Avec une interface de sortie de secours, il peut réaliser le contrôle de la chaîne et le contrôle de diagnostic à distance de plusieurs unités.
Nouveau compresseur à vis de la série BK avec système de séparation d'huile intégré
L'adoption d'une conception intégrée de séparation huile assure un effet de séparation huile-air et réduit la consommation d'huile, et la qualité du produit est entièrement garantie dès le début de la conception.
La série BK est un nouveau type de compresseur d'air à vis à haute efficacité.
. Mode de commande ON/OFF
. Conception anti-pollution par gaz avec soupape de freinage
Les compresseurs à vis de la série BK disposent d'une nouvelle génération de moteurs à faible consommation et à haut rendement.
. couple de départ élevé
. classe d'isolation F, classe de protection IP54
. roulements SKF, faible bruit, longue durée de vie
. Avec dispositif de ravitaillement, peut être ravitaillé sans arrêter la machine.
| Pression de décharge Mpa | 0.8 |
| Volume de décharge m3/min | 5.5 |
| Puissance du moteur kW | 37 |
| Interface des gaz d'échappement | G1 et demi |
| Le bruit db ((A) | 67 |
| Poids en kg | 730 |
| Dimension globale en mm | 1240*1030*1435 |
