Personne à contacter : Cui Hao
Tél.: 13395378282
Adresse : Zone de développement économique de Jining, province du Shandong
URL : www.sdsgzn.com
catalogue
1. Devis commerciaux2
2. Performances de l'équipement et paramètres techniques6
1. Paramètres techniques de la ligne de production de fermes de barres d'acier 6
1.1 Aperçu de l'équipement 6
1.2 Composition de l'équipement de la ligne de production de fermes de barres d'acier 6
1.3 Paramètres techniques de l'équipement : 7
1.4 Caractéristiques des équipements 8
1.5 Configuration de l'équipement et marque d'origine 10
2. Machine à eau froide 11
2.1 Spécifications techniques du refroidisseur de type caisson refroidi par air : 11
3. Compresseur d'air 12
1. Paramètres techniques du compresseur d'air à vis 13
1. Devis commercial
Fabricant professionnel de ligne de production intelligente de soudage de fermes CNC
| Feuille de devis pour la ligne de production de soudage de fermes CNC intelligente SGHJ | ||||||
| Unité de cotation : Shandong Time Machinery Technology Co., Ltd | ||||||
| numéro de commande | nom de l'appareil | type d'unité | unité | quantité | prix unitaire (RMB) | montant d'argent (RMB) |
| 1 | Ligne de production de soudage de fermes de barres d'acier | SGHJpm-100 | abréviation de Taizhou | 1 | ||
| 2 | Compresseur d'air à vis | Kaishan, BK22kw | abréviation de Taizhou | 1 | ||
| 3 | machine à eau de refroidissement | RX-05A | abréviation de Taizhou | 1 | ||
| 4 | soudeuse bout à bout de barre d'acier | 25kva | abréviation de Taizhou | 1 | ||
| s'élever à | Paiement total de l'équipement ¥ : Capital RMB : | |||||
| Remarque : Ce prix comprend les taxes (TVA à 13 %), y compris le transport, les frais de mise en service et d'installation, ainsi que les frais de formation. | ||||||
| La société se concentre sur la recherche, le développement et la fabrication de lignes de production de soudage de fermes en acier, dispose d'une équipe de recherche et développement technologique professionnelle et efficace, la société attache une grande importance à l'innovation technologique, adhère à la voie de l'innovation indépendante, ajuste constamment la structure du produit. pour répondre à la demande du marché et a établi des partenariats à long terme avec un certain nombre d'entreprises bien connues. | ||||||
Nom de l'entreprise : Shandong Time Machinery Technology Co., Ltd.
Numéro d'identification fiscale : 91370811MA3EP7HT68
Numéro de compte société : 815010601421010400
Banque : sous-succursale de Xicheng, Banque de la ville de Jining
Adresse : à l'est de Jiafeng Road, au nord de Ruixiang Road, zone de développement économique de Jining, province du Shandong (à l'hôpital de Shandong Taifeng Engineering Group Co., Ltd.)
2. Performances de l'équipement et paramètres techniques
1. Paramètres techniques de la ligne de production de fermes de barres d'acier

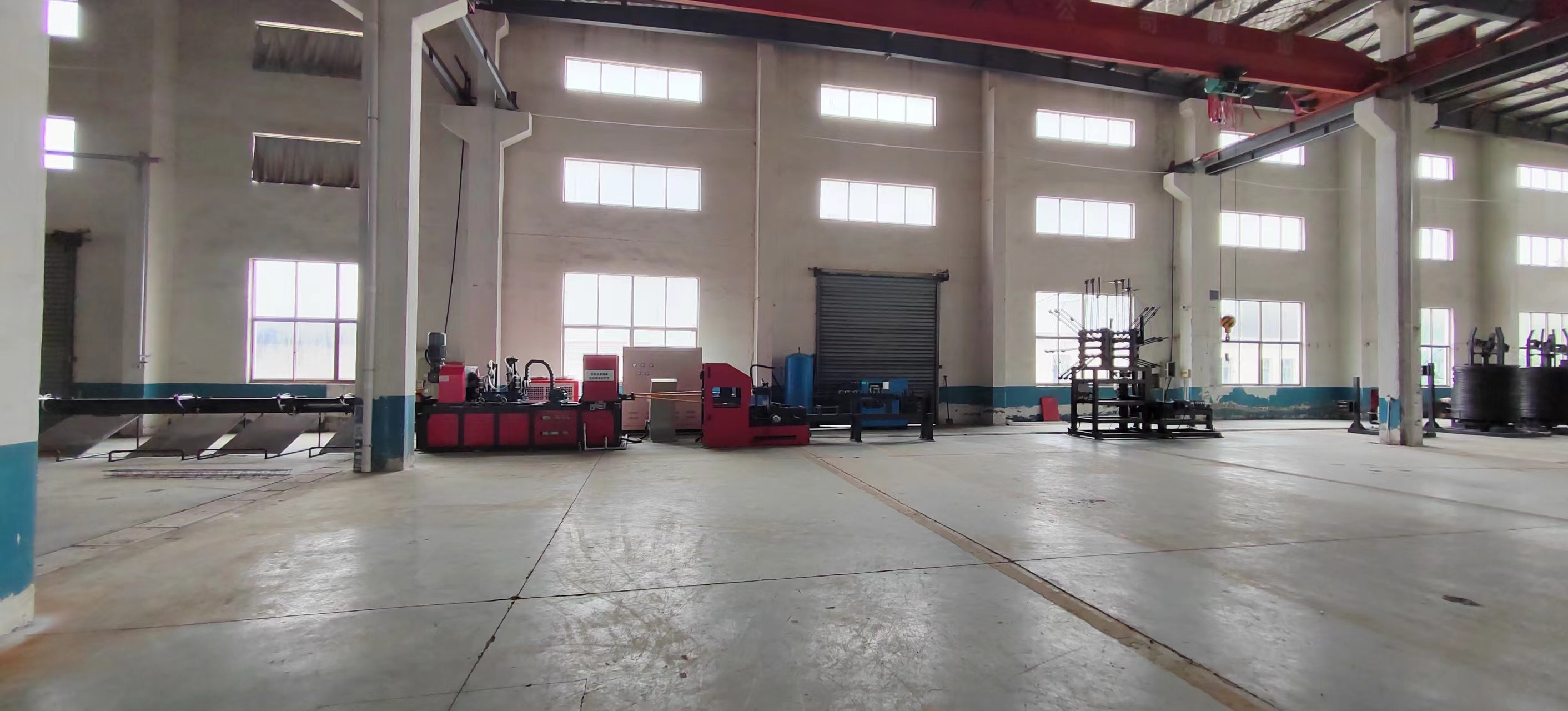

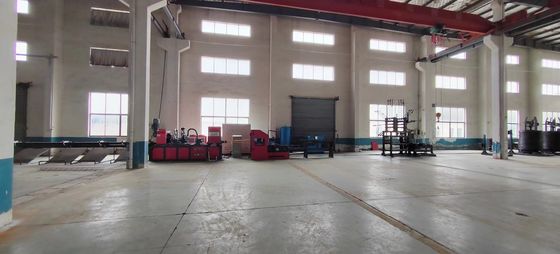

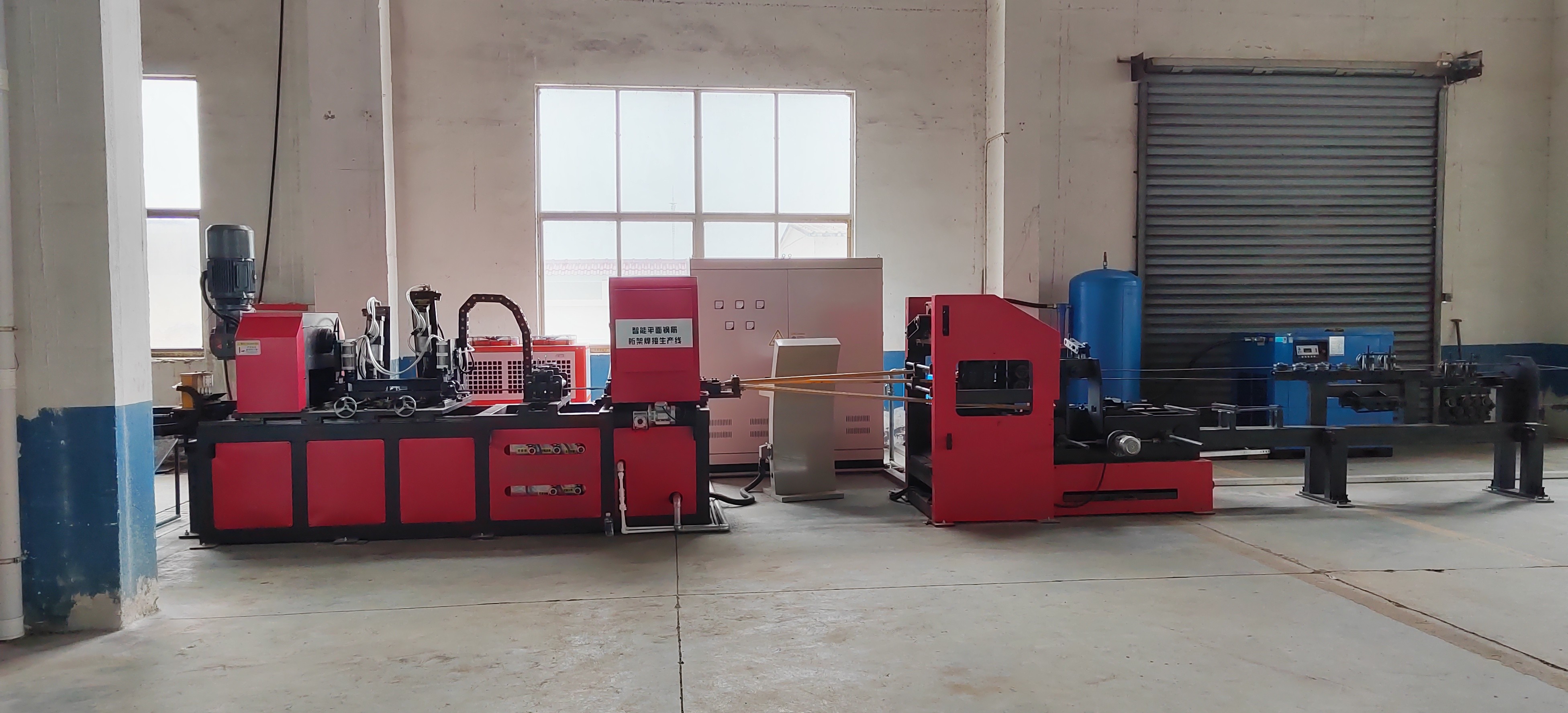

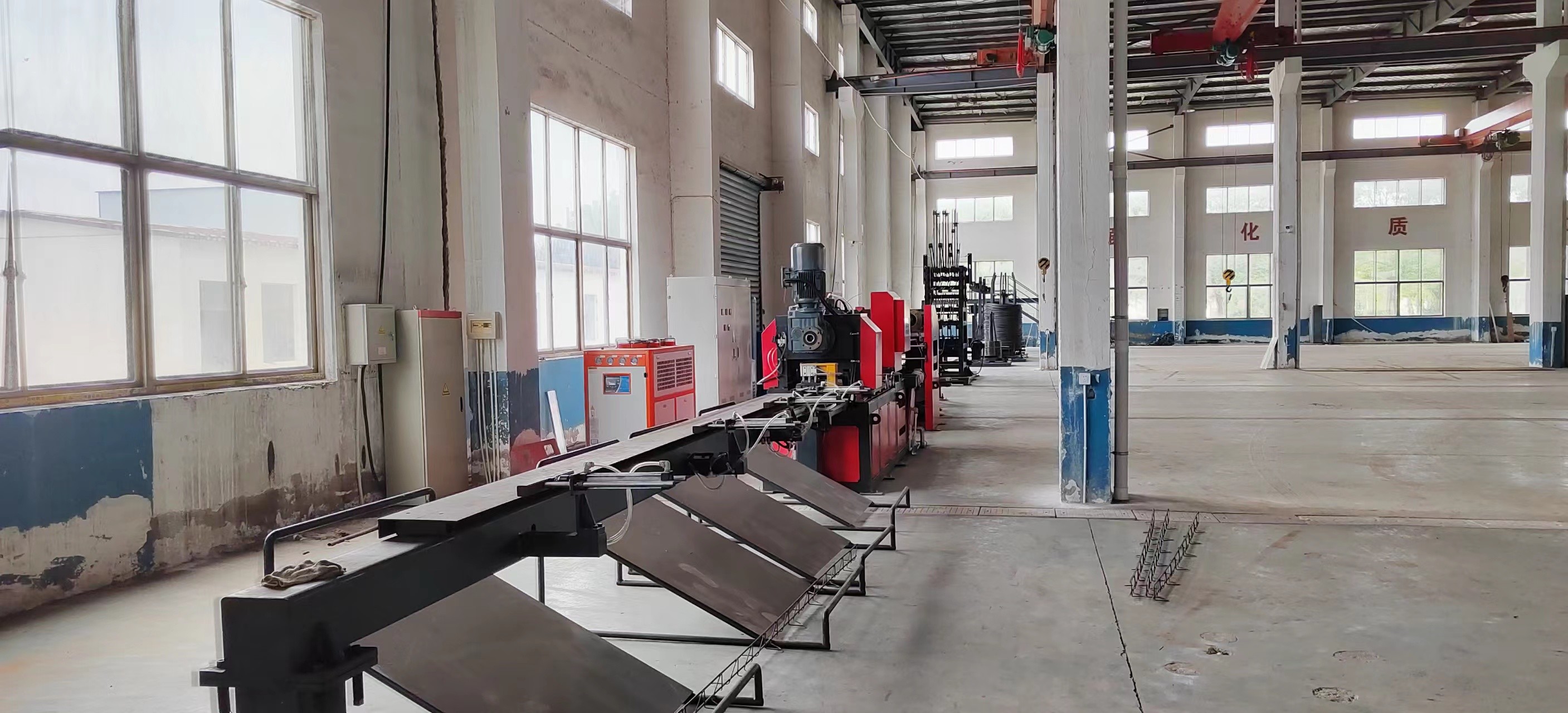

1.1 Aperçu de l'équipement
La ligne de production de fermes de renfort est un ensemble de bobines d'acier, de redressage de renfort, de pliage de barres latérales, de formage par soudage, de découpe automatique, d'agrégat fini dans l'intégration d'une ligne de production entièrement automatisée, peut produire un plancher de ferme en acier plan avec une ferme en acier, peut également produire un bâtiment préfabriqué à partir de ferme en acier, largement utilisée dans la construction de bâtiments (à partir du plancher en treillis), la construction de panneaux muraux d'isolation thermique et d'autres domaines.
1.2 Composition de l'équipement de la chaîne de production de fermes de barres d'acier :
| numéro de commande | Composants d'équipement | quantité | caractéristique technique |
| 1 | Cadre en barre d'acier | la voie à suivre | Cadre de ligne de pose verticale |
| 2 | Mécanisme d'alimentation droit | la voie à suivre | En utilisant plusieurs tours de redressage, l'effet de redressage est bon, ne blesse pas les nervures en acier, le fil d'entraînement du moteur de décélération. |
| 3 | Agence de stockage | la voie à suivre | Le nouveau support de stockage ouvert et le mode de stockage tampon sont adoptés pour faciliter la production continue et empêcher efficacement l'accumulation de renforts. |
| 4 | Mécanisme de redressement des bornes | la voie à suivre |
Avant le soudage et le formage, le renfort principal et le renfort de tige ventrale sont redressés deux fois, et la méthode de redressage à cinq rouleaux est adoptée pour assurer la rigidité de la ferme finie.
|
| 5 | Mécanisme de flexion de la tige abdominale | la voie à suivre |
1, pliage pivotant, pliage de l'acier alimenté par une puissance servo, bonne synchronicité, haute stabilité, 2, mécanisme filaire alimenté par un autre servomoteur, meilleure synchronisation avec une plus grande précision, avec mécanisme de pliage, ajustement parfait de deux servomoteurs, ne peut réaliser aucun changement d'arrêt la fonction du pas de ferme améliore considérablement l'efficacité de la production.
|
| 6 | Hôte de soudage | la voie à suivre |
Soudage de haut en bas de chaque point, un total de 2 transformateurs, puissance totale du transformateur de soudage réduite de plus de 60 pour cent
|
| 7 | Mécanisme de coupe | la voie à suivre |
Le mode de cisaillement « ciseaux » peut résoudre efficacement les problèmes de soudage causés par le cisaillement et le processus, et éviter la déviation latérale et la distorsion du produit de ferme fini lors du processus de cisaillement.Le réglage de la position de cisaillement est contrôlé par le servomoteur et le servomoteur de pliage et de fil pour obtenir un cisaillement arbitraire de la longueur de la ferme du même type.
|
| 8 | Mécanisme de collecte de matériaux | la voie à suivre | Recharge automatique |
| 9 | Système de contrôle électrique | la voie à suivre | |
| dix | système opérateur | la voie à suivre |
Les boutons de commande et autres pièces utilisent des produits de haute qualité Utilisation et réglage pratiques de l'équipement Vitesse, paramètres de soudage et autres fonctions faciles à utiliser Système de nomination de fermes
|
| 11 | Instructions, pièces de rechange et outils aléatoires | la voie à suivre | disposition standard |
1.3 Paramètres techniques de l'équipement :
| projet | unité | données | remarques |
| Cadre porteur | kg | 2500 | La hauteur des barres à cordes ne dépasse pas 2 mètres et la hauteur des barres latérales ne dépasse pas 1,3 mètre. |
| Nombre de lignes de pose | individuel | 3 | |
| Vitesse droite | m/min | ≤30 | Doit être adapté au réglage du soudage |
| Soudage de la puissance du transformateur | Kva | 160×2 | Contrôle de conversion de fréquence, réduction de la perte de puissance réactive, travail intermittent |
| Puissance du moteur de transfert de fil | kW | 5,5×3 | service intermittent |
| Puissance du moteur de formage de barres latérales | kW | 3 | Cylindre + servomoteur |
| Puissance du moteur de cisaille mécanique | kW | 11×1 | service intermittent |
| Distance de flexion du tendon sternal | mm | 200 | 250 et plus sans hauteur de ferme d'angle inférieur |
| Largeur du tendon du tendon | mm | 70-270 | Largeur réglable |
| Diamètre de courbure de l'arc de la barre en S (diamètre intérieur) | mm | dix | Remplacement |
| Largeur de la ferme (renforcement principal) | mm | 70-270 | Hautement réglable |
| Diamètre du tendon principal | mm | Φ8-12 | Renfort de vis à plaque Φ 8- Φ 12 |
| Diamètre du tendon S | mm | Φ4-Φ8 | |
| Longueur des fermes de production | m | 0,4-6 | N'importe quelle longueur peut être ajustée selon les besoins |
| Vitesse de ligne de ferme (plaque) | m/min | 6-12 | Vitesse de production stable de 6 à 12 m/min |
| Direction de décharge de l'équipement | Déterminer la direction d'entrée et de déchargement en fonction de la planification réelle du site | ||
| Pression du gaz | Mpa | ≥0,7 | Le gaz doit être une source de gaz propre passant par la filtration et le séchage. |
| consommation de gaz | m³/min | 3/4,5 | |
| Longueur de la ligne de production (longueur * largeur * hauteur) | mm | La longueur de 45 000 * 3 000 * 3 500 peut être ajustée de manière appropriée | |
| poids du matériel | T | 18 (hors accessoires et boîtier de commande électrique externe) | |
| Remarque : équipement standard comprenant un mécanisme de flexion des pieds, industrialisation résidentielle sans mécanisme de flexion des pieds, veuillez expliquer. | |||
1.4 Caractéristiques des équipements
1, cadre de ligne en acier
Il existe trois ensembles de cadres de pose de barres d'acier à disques, utilisant le mode de pose rotatif, le roulement maximum de 2 tonnes.
Chaque crémaillère est équipée d'un dispositif de freinage pneumatique séparé.
Chaque ensemble de cadres de pose dispose d'un ensemble de mécanismes de pré-redressage indépendants pour enlever la peau d'oxyde de surface en acier.
2. Ajustez le mécanisme de distribution du fil
En utilisant plusieurs tours de lissage, l'effet de lissage est bon, ne blesse pas les nervures en acier, fil de moteur à double décélération.
Chaque mécanisme d'alimentation en fil peut être contrôlé séparément.
3,Mécanisme de stockage en acier
Adoptez un nouveau support de stockage ouvert, un mode de stockage tampon, facilitez la production continue, empêchez efficacement le renforcement.
4. Mécanisme de redressement des bornes
Avant le soudage et le formage, le renfort principal et le renfort de tige ventrale sont redressés deux fois, et la méthode de redressage à cinq rouleaux est adoptée pour assurer la rigidité de la ferme finie.
Ce mécanisme joue un rôle clé dans l'ajustement de la rigidité du produit en ferme.
5, mécanisme de forme de presse à tige abdominale et fil
Cintrage de barre, pliage de l'acier par une puissance servo pour fournir de la puissance, une bonne synchronisation, une grande stabilité.
Le cintrage des barres d'armature continue (le mécanisme de cintrage est un mouvement circulaire et oscille de haut en bas, sans délai), la vitesse de formage est rapide.
Les moules de moulage de barres d'acier sont cylindriques face à la surface des barres d'acier sans rayures.
Le mécanisme d'alimentation en fil est alimenté par un servomoteur, qui offre une meilleure synchronisation et une plus grande précision.Avec le mécanisme de pliage, la coordination parfaite de deux servomoteurs peut réaliser la fonction de changement du pas des fermes sans arrêt, ce qui améliore considérablement l'efficacité de la production.
6. Pièce à souder
De haut en bas de chaque point de soudure, un total de 2 transformateurs.
Les deux groupes ont au total 4 pressings avec une bonne synchronisation.
Le cylindre de soudage a une petite course, une grande résistance, une vitesse de soudage rapide et une haute qualité.
En utilisant une méthode de serrage pneumatique, soudez le cylindre en utilisant une marque de haute qualité.
L'électrode de soudage est en cuivre allié au chrome et au zirconium
Equipé d'un mécanisme de positionnement pour garantir la forme et la taille de la soudure.
La méthode de soudage par points par résistance à deux points réduit la puissance installée de 60 % par rapport aux pairs, et les paramètres de soudage de chaque joint de soudure peuvent être définis séparément.
La tête d'électrode à quatre modes peut être réutilisée 4 fois et le coût d'utilisation est réduit de 3 fois.
7. Mécanisme de coupe
Le mode « ciseaux » peut résoudre efficacement le problème de soudage causé par le processus de cisaillement et éviter le côté et la distorsion du produit en treillis lors du processus de cisaillement.
Vitesse de cisaillement rapide, le soudage ne nécessite pas d’arrêt.
Pour le cisaillement à haute résistance au niveau des joints de soudure de la barre principale et des barres latérales, la dernière nouvelle haute résistance développée est adoptée
Acier moulé à résilience.
8. Système de contrôle des appareils électriques
Utilisation du système de contrôle Hechuan, haute stabilité.
9. Système d'exploitation
Les boutons de commande et autres pièces utilisent des produits de haute qualité.
Fonctionnement et réglage pratiques de l'équipement.
Vitesse, paramètres de soudage et autres faciles à utiliser.
1.5 Configuration de l'équipement et marque d'origine
| nom | marque |
expliquer remarques |
| Écran de fonctionnement | État général de Kunlun | Il s'agit d'un écran tactile intelligent pour l'Internet des objets avec un processeur ARM comme noyau et 800 MHz.Le produit est conçu pour utiliser un écran LCD TFT de 10 pouces avec une résolution de 1024*600, un écran tactile résistif à quatre fils et un logiciel de configuration McsgPro préinstallé. |
| API | HeChuan | Haute performance, structure compacte, fonction puissante, haute stabilité |
| servomoteur | HeChuan | Hautes performances, haute fiabilité et haute qualité |
| Contrôle basse tension | Chint | Marques célèbres nationales, qualité stable, haute fiabilité |
| Alimentation à découpage | Taïwan Ming Wei | Marque bien connue de Taiwan, plus de 30 ans d'expérience en recherche et développement et en fabrication |
| transformateur de soudage | Cheng Tai | Adoptez la technologie de soudage japonaise |
| composant pneumatique | Invité de cour | Marque bien connue de Taiwan, bonne qualité, haute fiabilité, charge élevée |
| vanne électromagnétique | Invité de cour | |
| Cylindre de soudage | Cylindre personnalisé double force | Vitesse rapide, puissance suffisante et haute stabilité |
| Contrôleur de soudage | Guolong de Shanghai | Performances stables du produit, qualité fiable, |
| boîte de réduction | Arc-en-ciel du Zhejiang | Performances stables et fiables |
| rail de guidage linéaire | Argent de Taïwan | Charge élevée, haute précision, haute vitesse, haute précision |
| palier | N sk | Qualité d'importation, qualité stable, haute fiabilité |
| Fil, câble | Guangdong Yingke | Excellent matériau, forte isolation, faible excentricité |
2. Machine à eau froide
Paramètres techniques et configuration du refroidisseur à air
|
modèle projet |
RX-05A | configurer | |
| source | 380V/3PH/50HZ | ||
|
puissance frigorifique |
Kcal/h | 12900 | |
| kW | 15 | ||
| Entrez la puissance totale | kW | 4.48 | |
| cryogène | nom | R22 | Importer des médias froids de haute qualité |
| methode de CONTROLE | capillaire | ||
|
moteur à compression |
taper | Type de vortex | Roue de la vallée américaine |
| puissance (kw) | 3,75 | ||
| Numéro (PH) | 5 | ||
| ventilateur | puissance (kw) | 0,18*2 | Ventilateur à faible bruit |
| Volume d'air (m³/h) | 7840 | ||
|
condensateur |
taper | Échangeur de chaleur à haute efficacité refroidi par air | Échangeur de chaleur à haute efficacité refroidi par air |
| Volume d'air de refroidissement (m³/h) | 5000 | ||
|
évaporimètre |
taper | Type de réservoir d'eau (acier inoxydable) | Type de réservoir d'eau (acier inoxydable) |
| Débit d'eau gelée (m³/h) | 2.5 | ||
| Capacité du réservoir (L) | 60 | ||
| Diamètre d'entrée et de sortie du tuyau d'eau | 1" | ||
| pompe à eau | puissance (kw) | 0,37 | Aosource (garantie 2 ans) |
| chef de livraison (h) | 20 | ||
| Débit (m³/h) | 6 | ||
|
garde de sécurité |
Version visage |
Protection contre la surchauffe du compresseur, protection contre les surintensités, Protection haute et basse pression, protection contre la surchauffe, débit Protection de quantité, protection de séquence de phase/déficit de phase, protection contre la surchauffe des gaz d'échappement, l'eau de dissipation thermique ne répond pas au système d'avertissement automatique standard |
Version informatique de Bang Pu |
| Tableau haute et basse tension | Taïwan JAVE | ||
| filtre | Amérique ALCO | ||
| relais de rotation de phase |
Schneider de France |
||
| contacteur | |||
| interrupteur principal | |||
| Descriptif complet | poids (kg) | 174,5 | Emballage à ossature bois |
| dimension du contour (mm) | 1310*630*1230 | ||
| préparation de surface | Carte principale 2 mm, plaque d'étanchéité 1,5 mm | Plastique à pulvériser électrostatique | |
3. Compresseur d'air
Paramètres techniques de la machine à vis refroidie par air BK 22-8 ZG
| Le groupe de vis | Rotor Ted 5:6 |
| mode compresser | Continu, un seul niveau |
| Pression de sortie d'air comprimé | P.2=0,8 MPa |
| méthode de refroidissement | refroidissement à air forcé |
| Température de sortie d'air comprimé | De 10℃ à 15℃ de plus que la température ambiante |
| Quantité d'huile lubrifiante | Environ 8,6 litres |
| vitesse du moteur | N = 2930 tr/min |
| puissance nominale | 22 kW |
| taux de décharge | V=3,45m3/min |
| poids de travail | Environ 390kg |
| Limite supérieure de la température de l'air | 45 ℃ |
| Limite inférieure de la température de l'air | 0℃ |
| consommation d'essence | La teneur en huile d'échappement est inférieure à 3 PPM |
| bruit |
74dB(A) |
| Dimensions extérieures (longueur, largeur et hauteur) (mm) | 1200×800×1120 |
